光纤连接器和接头——睿海光电
返回列表 来源: 发布日期: 2020.05.16
        连接器是实现光纤与光纤之间可拆卸(活动)连接的器件, 主要用于光纤线路与光发射机输出或光接收机输入之间,或光纤线路与其他光无源器件之间的连接。

       接头是实现光纤与光纤之间的永久性(固定)连接,主要用于光纤线路的构成,通常在工程现场实施。连接器件是光纤通信领域最基本、应用最广泛的无源器件。

       连接器有单纤(芯)连接器和多纤(芯)连接器, 其特性主要取决于结构设计、加工精度和所用材料。单纤连接器结构有许多种类型,其中精密套管结构设计合理、效果良好,适宜大规模生产, 因而得到很广泛的应用。

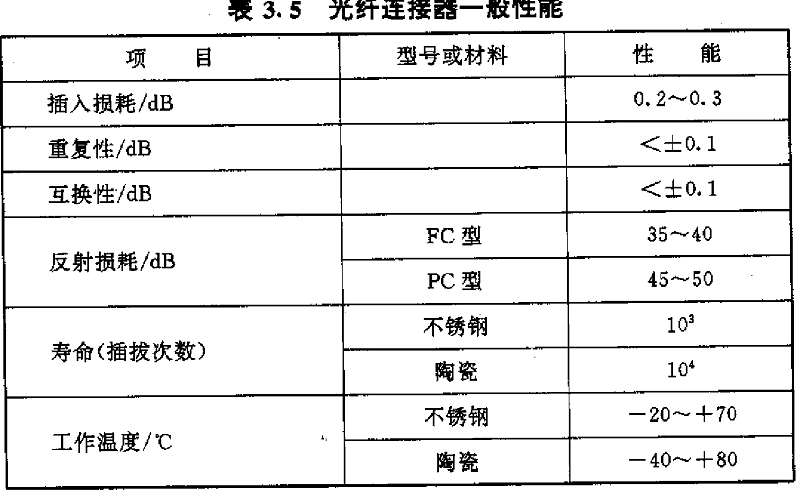

       精密套管结构的连接器由对中的套管、带有微孔的插针组成。光纤固定在插针的微孔内,两支带光纤的插针用套管对中实现连接。 要求光纤与微孔、插针与套管精密配合。对低插入损耗的连接器,要求两根光纤之间的横向偏移在1 μm以内, 轴线倾角小于0.5°。普通的FC型连接器,光纤端面为平面。 对于高反射损耗的连接器, 要求光纤端面为球面或斜面,实现物理接触(PC)型。套管和插针的材料一般可以用铜或不锈钢, 但插针材料用ZrO2陶瓷最理想。ZrO2陶瓷机械性能好、 耐磨, 热膨胀系数和光纤相近,使连接器的寿命(插拔次数)和工作温度范围(插入损耗变化±0.1 dB)大大改善。
