CWDM的技术标准——睿海光电
返回列表 来源: 发布日期: 2020.05.20

       CWDM是指波长间隔20nm的一种粗波分复用,具有低成本、低功耗、小体积等优点,使运营商找到一种低价格、高性能的传输解决方案,主要应用于城域网。CWDM技术提高了光纤利用率,给运营商和用户提供了更高的灵活运用。

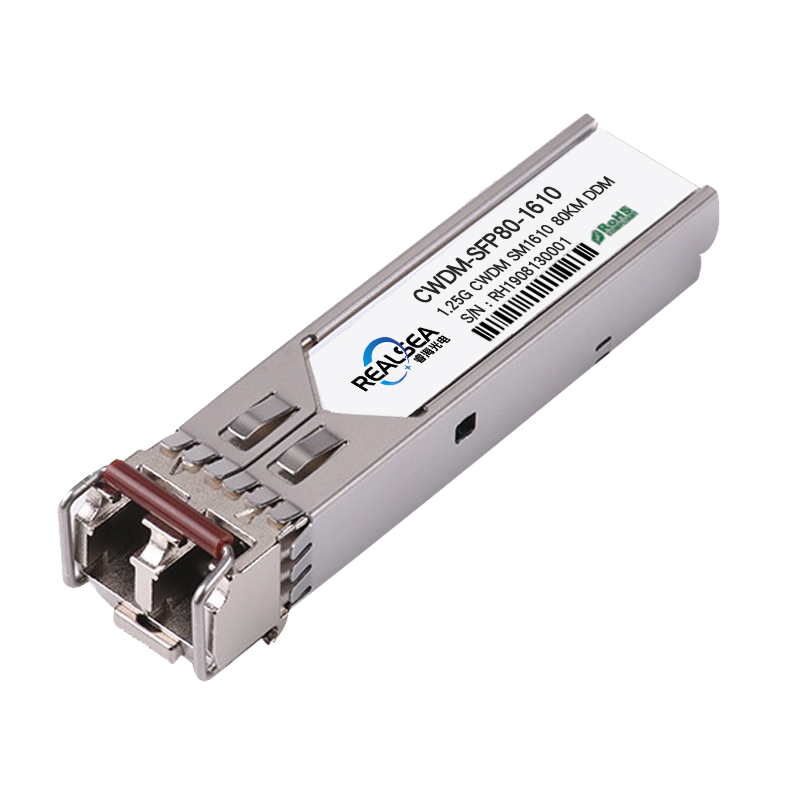

CWDM-SFP80-1610
一、ITU-T的CWDM建议。
       ITU-T面向城域网,2002年制定了G.694.2标准“针对WDM应用的光谱间隔:CWDM波长间隔”。
       在1270~1610 nm范围内,建议了波长间隔20nm的18个可用波长,可以在G.652光纤上使用。


二、IEEE的10GbE系列标准。
      该系列主要包括两个
      850nm窗口的10GBaseSX-4 CWDM 标准
      1310nm窗口的10GBaseLX-4CWDM标准。

      10GBaseLX-4 CWDM同 ITU-T建议1310nm窗口的标准相似,只是其波长间隔为24.5nm,即WWDM 。由于仅采用了4个波长,波长间隔较大的信道之间能够容许更大的色散,每个信道传输速率可以达到3.125Gb/s ,传输距离超过10km。

       在1310nm窗口建议的可选信道波长为:
       1275.7nm(1269.0~l282.4nm);
       1300.2nm(1293.5~1306.9 nm);
       1324.7nm(1318.0~1331.4nm):
       1349.2nm(1342.5~1 355.9nm)。

三、OIF的VSR-5标准。
       在40Gb/s的VSR5中的4×10CWDM方案中,4路传输速率为10.264 Gb/s至11.09 Gb/s的并行数据信号,分别驱动4个 波长在1 269.0 nm至1 355.9 nm的激光器。每个激光器的中心波长间隔为24.5 nm,同IEEE的标准一致。
       从这些激 光器发出的光经一个光复用器耦合到一根普通的单模光纤中,复用后的光信号以39.813 Gb/s至43.018 Gb/s的速 率在光纤链路上传输。

       以上几个国际建议标准,趋向于统—采用波长间隔24.5 nm的IEEE和OIF建议。这样在1260~1 625 nm的波长范围内,可用波长数为17个,16个波长可以在城域网或者局域网的范围内分配给用户使用,剩余一个波长用做管理 信道。
