什么是单纤双向光模块?——睿海光电
返回列表 来源: 发布日期: 2020.07.29

  BiDi光模块结构紧凑,主要用于光通信领域,包括电信和双向数据通信。单纤双向即BiDi,是指在一根光纤里可以同时传输收发两个方向的光信号,就象马路上由隔离带隔开的正反两个方向的车道,两边的车辆在各自的车道上行驶,互不干扰。而常规的光纤传输是单纤单向的,这样要实现双向的通信就需要两根光纤。

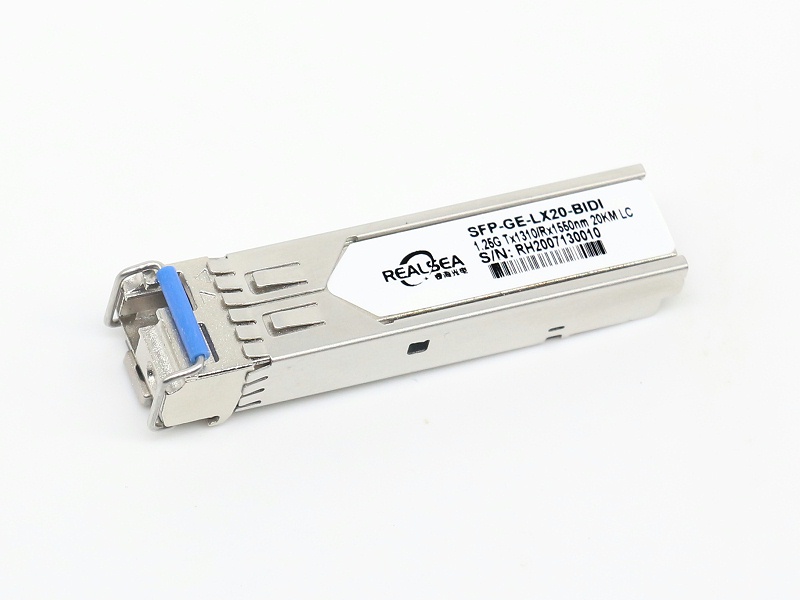

BIDI光模块
BIDI单纤双向光模块的工作原理是什么?

  BIDI单纤双向光模块要实现收发两个方向的光信号同时传输,需要收发方向使用不同的光波长。一般光模块有两个端口,一个发射端口和一个接收端口。而单纤双向光模块只有一个端口,通过光模块中的滤波器进行滤波,同时完成一个波长光信号的发射和另一个波长光信号的接收,或者相反。

      10G BIDI SFP光模块

  比如,本端发射1310 nm的光信号,同时接收1550 nm的光信号。而对端使用的波长正好和本端相反,即发射1550 nm的光信号,接收1310 nm的光信号。因此该模块在链路两端必须成对使用。单纤双向光模块常用的波长还有1310nm/1490 nm、1510 nm/1590 nm。

  单向双向收发组件是将MQW-TO-LD光源、TO-PIN-TIA(跨阻抗放大器)探测器、分光片、光纤等零部件用同轴耦合工艺全部集成组装于一体。

 为什么选择BiDi光模块?

  BiDi光模块,如SFP+ BiDi光模块或SFP BiDi光模块,优势在于它可以减少光纤跳线面板上的端口数量,节约光纤布线基础设施的成本,还可以缩小布线空间,有助于光纤管理,并且减少了所需使用的光纤数量。

  BiDi光模块(WDM光模块)的价格高于传统双纤双向光模块,但每单位传输距离上BiDi光模块所需要的光纤数量却减少了一半。对于许多网络线路而言,使用更少的光纤所节约的成本要远远超过购买BiDi光模块需要的花费。

BiDi单纤双向光模块应用在哪里?

  单纤双向通常用于用户接入网,以低成本完成图像与数据、语音等通信。

睿海光电(REALSEA)为客户提供一站式IDC机房互联通信产品,供应一系列bidi光模块,此外,我们还可以提供定制服务,性能稳定,价格优惠。更多详情,请拨打我们的服务热线:138-2367-7112。
