什么是DAC高速线缆
返回列表 来源: 发布日期: 2025.07.01

一、DAC高速线缆的定义

DAC(Direct Attach Cable,直连铜缆)是一种固定长度、两端集成连接器的线缆组件,通过铜导线直接传输电信号,无需光电转换。其核心特点包括:

  • 结构:由镀银导体、发泡绝缘层及屏蔽层构成,两端预装QSFP+/SFP+等接口模块,不可拆卸 。
  • 本质:非 光模块,无激光器或光电转换元件,仅支持电信号传输。dac-10g

二、核心特性与优势

  1. 高性能短距传输
    • 支持10G/25G/40G/100G等速率(如10G SFP+ DAC、100G QSFP28 DAC)。
    • 传输距离:无源DAC≤7米(40G/100G),有源DAC(ACC)可达10-12米。
  2. 成本与能效优势
    • 低成本:铜缆价格远低于光纤,降低数据中心布线成本30%以上 。
    • 低功耗:无源DAC功耗接近0W;有源版本功耗约440mW,仍低于 光模块
    • 散热优异:铜材质自然散热效果好,适合高密度机柜部署。
  3. 即插即用设计
    • 无需配置驱动,兼容主流交换机(如华为、思科)的SFP+/QSFP+端口。

三、典型应用场景

  1. 数据中心短距互联
    • 机架内服务器-交换机连接(如10G SFP+ DAC)、存储设备互连。
  2. 分线应用

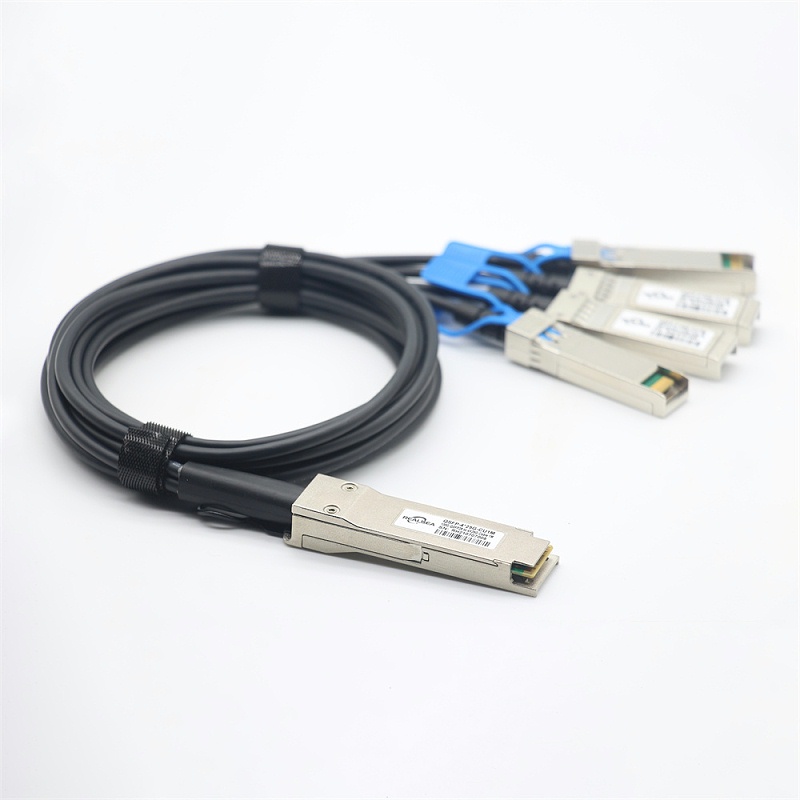

    • 40G QSFP+转4×SFP+ DAC:实现40G交换机与10G服务器的高性价比适配。dac-4s25
  3. 高性能计算集群
    • InfiniBand网络中的GPU节点互连(如NVIDIA NDR DAC)。

四、与AOC/AEC的对比

特性 DAC AOC(有源光缆) AEC(有源电缆)
传输介质 铜缆 光纤 铜缆(含信号增强芯片)
传输距离 ≤12米 可达100米 ≤7米(支持更长距离)
成本 最低 较高(含激光器) 中等
抗干扰性 易受电磁干扰 不受电磁干扰 中等
适用场景 短距高密度布线 长距/高可靠性场景 中短距低功耗场景

注:AEC通过Retimer芯片增强信号,延长铜缆传输距离



五、选型注意事项

  1. 距离匹配:超过7米需选用有源DAC(ACC)或AOC。
  2. 兼容性验证:确认设备端口协议(如CMIS 4.0)。
  3. 电磁环境:强干扰场景优先选择AOC。
