随着数据中心流量的持续增长，以太网发展日新月异，对带宽速率的要求也水涨船高。常规的低速率传输已难以满足数据中心的实际需求，速率升级势在必行。此前市场上普及的100G光通信传输速率如今已不具备技术优势，当下，业界纷纷将目光投向200G甚至400G传输技术的研发。本文将为您详细介绍200G DAC和AOC，以及适用于数据中心的200G布线解决方案。

200G AOC与DAC：定义与特点

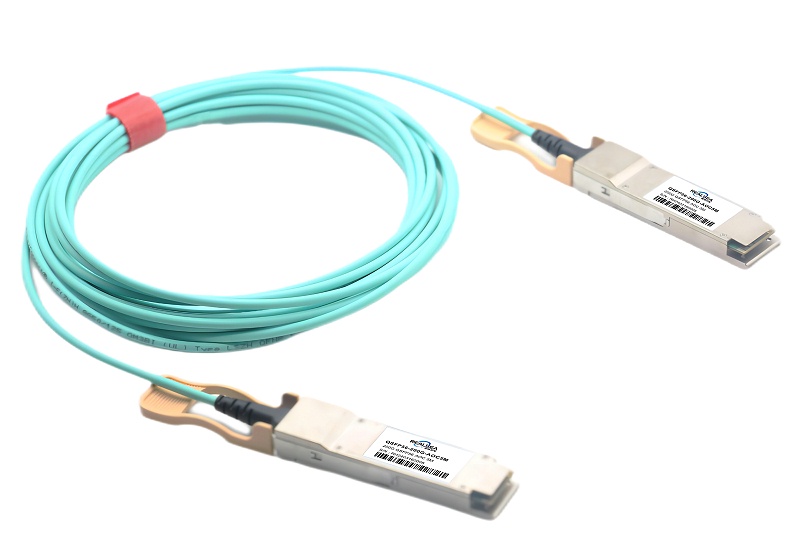

200G AOC

200G有源光缆（AOC）是通信电缆的一种，在通信过程中需要外部能量实现电信号与光信号的转换。其两端的光收发器承担光电转换与光传输功能，传输速率可达200Gb/s。AOC由两个光收发器和一根光纤跳线构成，传输距离较长，通常能达到100米。

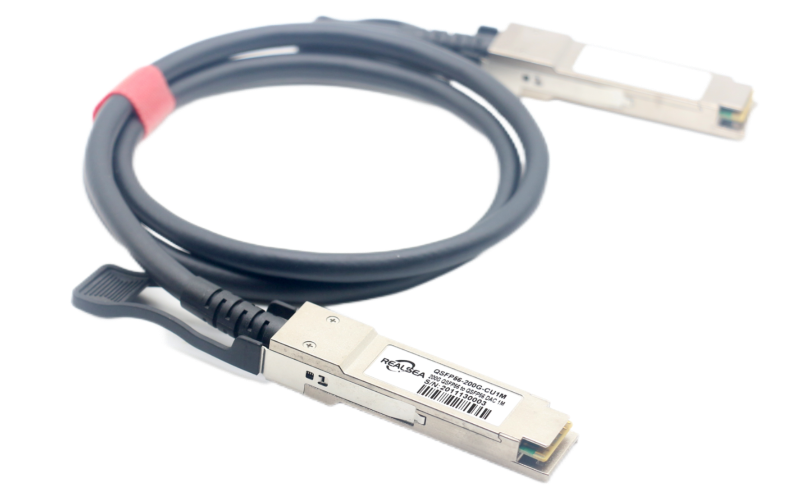

200G DAC

直连电缆（DAC）用于连接交换机与交换机或服务器，在存储区域网络、数据中心和高性能计算机连接等领域应用广泛。200G DAC采用镀银导体和发泡绝缘芯线，具备出色的衰减性能和低延迟特性，能确保信号准确传输并提高传输速度。它是光模块短距离连接的替代方案，价格远低于同类型光模块，在短距离连接应用中备受青睐，传输距离一般在5米左右。

200G AOC与DAC：区别对比

AOC与DAC的最大区别在于传输介质。AOC线缆由光纤材料制成，属于光纤通信，不受电磁波干扰；DAC线缆由铜线制成，属于电气通信，会受到电磁干扰。此外，AOC内部含有激光器，而DAC内部不含光学器件。由于光纤材料和激光器成本较高，AOC的价格远高于DAC。

200G AOC和DAC线缆：收发器封装形式

200G AOC和DAC主要采用QSFP56和QSFP - DD两种封装形式。

QSFP56封装

作为40G QSFP +和100G QSFP28的演进，QSFP56专为200G以太网设计。与前两者相比，200G QSFP56封装支持4 x 50G通道，能实现更高的网络速度。其重要变化是从NRZ编码变为PAM4编码。

QSFP - DD封装

QSFP - DD即“四路小型可插拔双密度”，可实现两种数据速率形式。采用NRZ调制，能实现高达25G x 8（通道）的数据速率，用于200G网络传输；采用PAM4调制，速率可达50G x 4（通道），可实现400G网络传输。虽然QSFP - DD模块能支持400Gbps，但QSFP56封装在200G光模块和AOC/DAC线缆中更为常用。

200G AOC和DAC线缆：应用方式

200G AOC应用

200G AOC有QSFP28 - DD AOC和QSFP56 AOC两种类型，波长均为850nm。QSFP56线缆封装有四个发送和接收端口，每个通道传输速率高达56Gbps，调制方式为PAM4；QSFP28-DD封装有八个发送和接收端口，每个通道传输速率为28Gbps，调制方式为NRZ。主要用于200G以太网，传输距离为1 - 100m。此外，还有200G AOC转2x100G AOC和200G AOC转4x 50G AOC两种布线方式，分别适用于数据中心200G转2x100G和200G至4x50G以太网分支链路。

200G DAC应用

200G DAC有QSFP - DD DAC和QSFP56 DAC两种封装，波长同样为850nm。与AOC不同，DAC功耗极小，可忽略不计，但最远传输距离仅为5m。常见应用有200G QSFP56 DAC转2x100G QSFP28 DAC和200G QSFP56 DAC转4x50G SFP56 DAC，分别适用于数据中心同机架200G转2x100G网络和同机架200G转4x50G设备。

随着数据中心规模的不断扩大和传输速率的提升，成本也显著增加。相比200G AOC，200G DAC因连接模块无昂贵的光学激光器等电子元件，功耗更小、成本更低。在200G数据中心超短距离传输中，具有价格和功耗优势的DAC获得了更多关注。
