SFP+光模块怎么安装使用呢?
返回列表 来源: 发布日期: 2021.06.27

SFP+光模块是主流的增强型热插拔光模块,它可以将设备主板和其他设备相连,并且数据速率是10G。那么如何正确使用SFP+光模块呢?除了选择合适的型号外,还需要知道如何安装和移除SFP+光模块。

SFP+光模块

1、选择SFP+光模块

在安装SFP+光模块之前,必须要选择合适的光模块。那么如何选择合适的SFP+光模块呢?有两个要点,具体如下:

2、确定所需的传输距离

SFP+光模块有150m、300m、10km、40km等不同传输距离,你可以根据实际的应用情况,来选择合适的SFP+光模块。

3、确定波长的限制或要求

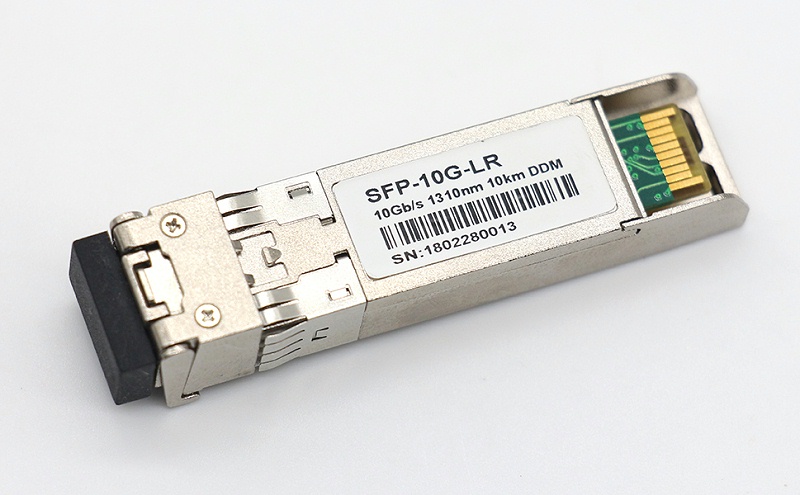

不同类型的SFP+光模块能满足不同的波长要求,一般在SFP+光模块的顶部、底部或侧面有一个标签。标签将说明此款光模块的基本信息,方便你辨别和选择合适的光模块。例如,戴尔(Dell)兼容SFP+光模块的图片如下所示,从标签上可以看到它是一个波长为850nm的SFP+光模块。

4、安装SFP+飞速光模块

5、从保护性包装中取出SFP+光模块;握住拇指和食指之间的SFP+光模块;

6、将SFP+光模块插入交换机的SFP+插槽,向SFP+光模块施加轻微的压力,直到设备点击并锁定到位。如果SFP+抵抗压力,不要强制对其施加压力,可以将其翻转,然后再重新插入SFP+插槽中;

从SFP+光孔中取出防尘盖,并插入光缆。

7、SFP+光模块和XFP光模块的数据速率都是10G,但并不兼容相同的设备,所以不要在XFP插槽中安装SFP+光模块,安装前必须确保插槽是SFP+插槽;

8、SFP+光模块和SFP光模块的外观很相似,但它们的数据速率和功能不一样,所以不要在SFP插槽中安装SFP+光模块,在安装或使用SFP+光模块之前必须确保你的交换机和SFP+光模块能够相互兼容;

9、检查SFP+光模块是否是网络配置的正确型号;

10、在安装SFP+光模块之前,请确保它是干净的,且没有收到任何污染;

11、光纤设备可以发射伤害眼睛的激光或红外光,所以千万不要看光纤或连接器的端口,可以假设光纤线缆已经连接到光源;

12、为防止静电放电造成损坏,请始终佩戴防静电腕带;

13、移除SFP+光模块

断开光纤与SFP+光模块的连接;将防尘罩贴在光纤孔和连接器上;向下滑动闩锁手柄并使用它来提取SFP+光模块;将SFP+光模块拉出,如果SFP+光模块不能从插槽中轻松滑出,请使用侧面摇摆运动,同时从插槽中拉出SFP+光模块;

将SFP+光模块存放在安全的地方,等到下次需要的时候,再进行安装操作。

注意事项:

操作SFP+光模块的时候需要仔细,尤其要避免光纤设备发射的激光或红外光对眼睛的伤害。
