正确连接MTP/MPO-12光纤跳线需遵循以下步骤，确保物理匹配、极性一致及性能稳定：

1. ‌确认连接器类型与公母头‌

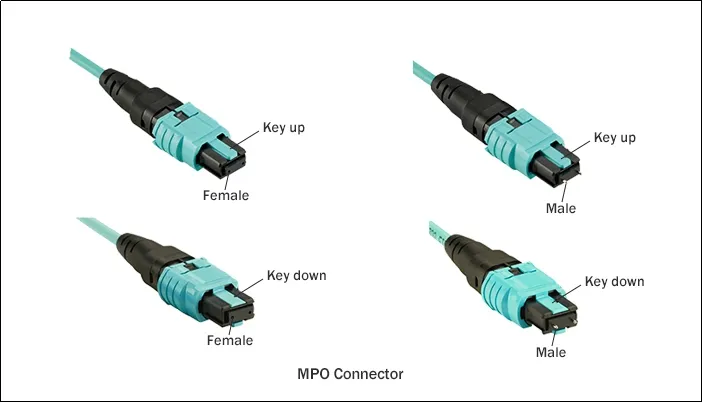

·  MTP/MPO-12连接器分为‌公头（带导针）‌和‌母头（无导针）‌，互连时必须采用‌一公一母 ‌配对，否则无法精确对准光纤‌。

·  区分方法：观察连接器端面，公头有两个金属导针孔，母头为光滑平面‌。

2. ‌选择适配的极性类型‌

根据布线需求选择跳线极性类型（Type A/B/C），两端设备接口极性必须一致：

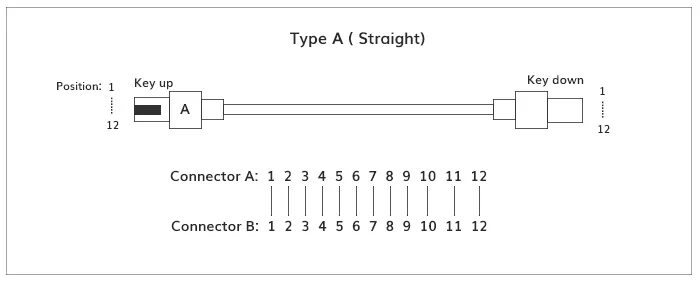

·  ‌Type A（直通型）‌：纤芯1→1、12→12，两端Key键方向相反（Key up↔Key down）‌。

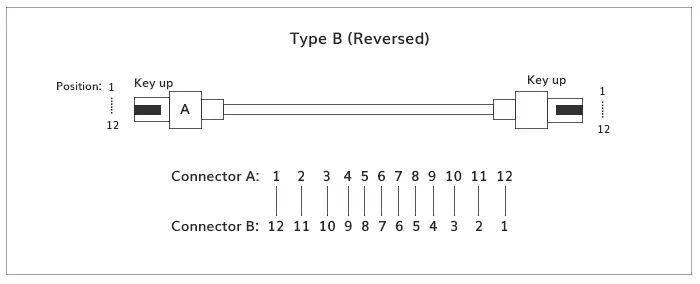

·  ‌Type B（交错型）‌：纤芯1→12、12→1，两端Key键方向相同（Key up↔Key up）‌。

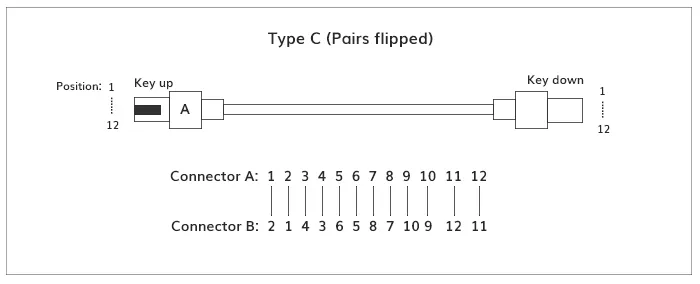

·  ‌Type C（成对交错型）‌：相邻纤芯交叉（1→2、2→1），Key键方向相反‌。

典型应用：

·  交换机直连采用‌Type B‌（如40G SR4模块互连）‌。

·  设备至配线架常用‌Type A‌或‌Type C‌‌3。

3. ‌对准设备接口并插接‌

‌清洁端面‌：使用MPO专用清洁笔清除灰尘，避免信号衰减‌。

‌对准Key键方向‌：将跳线Key键（凸起标记）与设备端口凹槽对齐，轻轻推入直至听到"咔嗒"声锁定‌。

‌避免弯曲‌：跳线弯曲半径需>30倍线径（通常>150mm）‌。

‌验证连接‌：通过光功率计测试损耗（标准值≤0.35dB）‌。

注意事项

·  ‌禁止强制插拔‌：导针错位可能损坏插芯‌。

·  ‌防静电保护‌：操作时佩戴防静电腕带‌。

·  ‌兼容性‌：MTP为MPO的升级版，两者可互换使用（如MTP跳线可插入MPO适配器）‌。

若连接后链路异常，优先检查：
① 极性类型是否匹配；
② 端面清洁度；
③ 公母头配对是否正确‌。
