光引擎、光模块、光器件的关系与区别解析

 一、核心定义与功能

1.  光器件（Optical Device）

·  定义：光器件是光通信系统中处理光信号的基础元件，分为 有源器件（如激光器、光电探测器） 和 无源器件（如滤波器、分光器） ，主要实现光信号的产生、调制、放大、接收等功能。

·  示例：激光二极管（LD）、光电二极管（PD）、调制器、光放大器等。

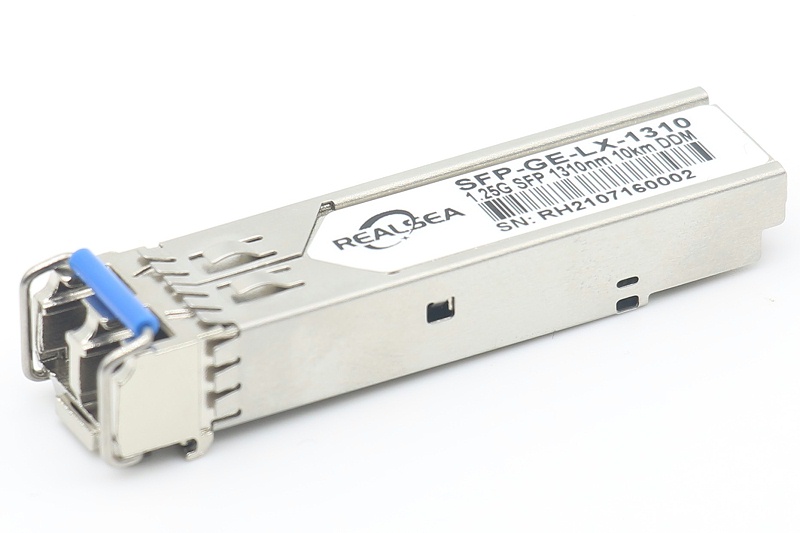

2.  光模块（Optical Module）

·  定义：由光器件、电路板、接口等组成的独立功能模块，核心作用是 光电转换（电信号 ↔光信号），并通过光纤传输。常见封装形式包括SFP、QSFP、OSFP等。

·  结构：包含光发射组件（TOSA）、光接收组件（ROSA）、驱动芯片、限幅放大器等。

3.  光引擎（Optical Engine）

·  定义：高度集成的光子子系统，通常由多个光器件和电路组成，用于实现复杂的光信号处理（如波分复用、信号调制）。

·  应用场景：高性能光模块、CPO（共封装光学）技术中的核心组件。

二、三者的层级关系

·  从基础到应用：
光器件 → 光引擎 → 光模块

·  光器件是构成光引擎和光模块的“砖瓦”。

·  光引擎是光模块的核心功能单元，例如800G光模块中的硅光引擎负责信号调制与解调。

·  光模块是最终产品，直接部署于交换机、服务器等设备中。

三、关键区别对比

四、典型案例说明

1.  光器件应用：

·  激光二极管（LD）用于光模块的发射端，将电信号转为光信号。

2.  光引擎应用：

·  在CPO交换机中，光引擎与ASIC芯片共封装，降低信号传输延迟。

3.  光模块应用：

·  400G QSFP-DD光模块集成4个100G通道，支持数据中心高速互连。

五、总结

光器件、光引擎、光模块构成了光通信系统的 “原子-分子-器件”三级架构：

·  光器件是基础元件，负责单一功能；

·  光引擎通过集成多个器件实现复杂处理；

·  光模块则是最终产品，面向实际应用场景。
随着硅光技术、CPO等发展，三者界限逐渐模糊，但核心分工仍清晰
