光模块的关键概念
返回列表 来源: 发布日期: 2021.11.11

在封装的基础上,配合一些参数,就会有光模块的命名。

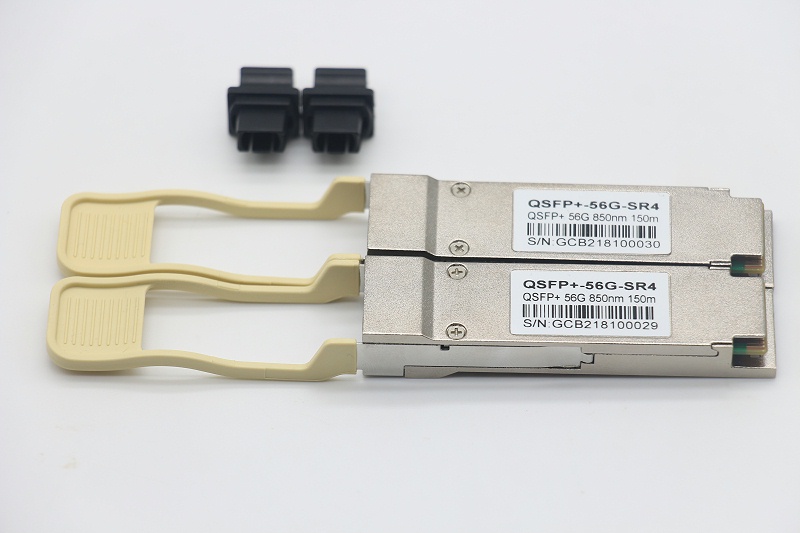

IMG_4484

以100G为例,我们经常会看到的光模块有以下几种:

100GBASE-SR10、100GBASE-SR4、100GBASE-LR4、100GBASE-ER4、100G PSM4、100G CWDM4、100G SWDM4、100G CLR4

其中100GBASE开头的标准都是IEEE 802.3工作组提出的。PSM4(Parallel Single Mode 4 lanes,并行单模四通道)和CWDM4(Coarse Wavelength Division Multiplexer 4 lanes,四通道粗波分复用)是MSA的。

我们看IEEE 802.3的命名:

(速率)+GBASE-(传输距离)R(通道数)

100GBASE-LR4名称中,LR表示long reach,即10Km,4表示四通道,即4*25G,组合在一起为可以传输10Km的100G光模块

其中-R的命名规则如下:

KR(几十厘米)、CR(几米)、SR(几十米)、DR(500米)、FR(2km)、LR(10km)、ER(40km)、ZR(80km)

之所以有了IEEE的100GBASE,还会有MSA的PSM4和CWDM4,是因为当时100GBASE-SR4 支持的距离太短,不能满足所有的互联需求,而100GBASE-LR4成本太高。PSM4和CWDM4提供了中距离更好的解决方案。

除了距离和通道数,我们再来看看中心波长。

光的波长,直接决定了它的物理特性。目前我们在光纤里使用的光,中心波长主要分为850nm、1310nm和1550nm(nm就是纳米)。

其中,850nm主要用于多模,1310nm和1550nm主要用于单模。

对于单模和多模,裸模块如果没有标识的话,很容易混淆。

所以,一般厂家会在拉环的颜色上进行区分:

多模-黑色拉环-850nm-上电后红光

单模-蓝色拉环-1310nm-看不到光

单模-黄色或者绿色-1550nm-看不到光

单模-紫色拉环-1490nm-看不到光

蓝色和黄色

这里我们顺便提一下CWDM和DWDM,大家应该也经常看到。

WDM,就是Wavelength Division Multiplexing(波分复用)。简单来说,就是把不同波长的光信号复用到同一根光纤中进行传输。

本文为睿海光电原创,转载须注明出处和链接
