光模块DDM是什么?
返回列表 来源: 发布日期: 2021.11.26

光模块DDM是什么?

当今,市场上供应商推出的光模块可以说都具备数字诊断监控(DDM)功能,可实时监控光模块参数(例如,工作温度、发射光功率和接收光功率等参数),帮助网络管理单元完成故障预测与定位。本文章即将着重介绍光模块DDM

光模块DDM是什么含义?

DDM(即数字诊断监控)依据SFF-8472多源协议(由行业组织SFF委员会制定),属于是光模块的实时参数监测手段,它可以让用户实时监控光模块的参数,包括接收光功率、发射光功率、工作温度、电源电压和激光器偏置电流。

简述光模块DDM原理

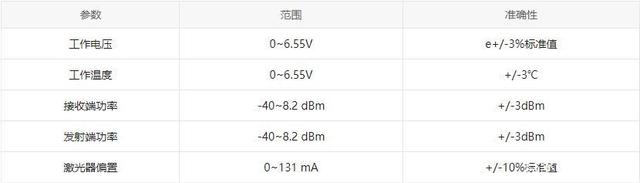

光模块DDM是依附于SFF-8472协议定义的标准参数值而工作,在SFF-8472 协议中规定了光模块和网络设备(如交换机等)的软硬件所需遵照的标准参数值和范围,以确保不同网络设备供应商和光模块供应商相互所供应产品的互操作性,简而言之,一套通用的OAM参数能共享给整个通信行业。重点在于,现今一些产品的精确程度早已超出了协议的要求。 下表为 SFF-8472 协议针对光模块制定的参数标准。

 80cb39dbb6fd52662eb0ca18019de622d50736b6





光模块DDM功能详解

综上所述,光模块DDM其实是监控参数的手段,具备报警、警告功能以外,故障预测和故障定位功能也是十分突出。



报警功能

尽人皆知,光模块的工作环境只有在符合标准时,性能才能确保最佳,光模块环境参数要是超过了标准的范围,光模块性能下降就是必然,甚至会出现误码。要是支持DDM的光模块的环境参数超出了它所规定好的标准范围(比如说电压超出,接收光功率过载,温度超出)时,它会发出报警,系统会显示模块处于不良状态,随后发射端立即停止发送数据,同样接收端也会拒绝接收数据。



故障预测

系统性能受到影响之前找到潜在的链路故障这一过程就是故障预测,换句话说,让网络管理人员提前将业务切换到备用链路上或者替换有可能故障的光模块可以降低故障发生的概率,确保业务的不间断并做到修复故障。而在光模块DDM上,故障预测便是指借着监测激光器的偏置电流来预测激光器的劣化,从而确保在其坏掉之前能够及时的替换,不造成损失。其中的原理便是,光模块会通过增加激光器的偏置电流将输出功率会控制在一个稳定的水平上,而激光器的老化(长时间的工作导致),会使激光器的量子效率降低,激光器的偏置电流也会受其影响,从而影响到光模块的光功率。



故障定位

快速定位故障位置对业务系统来说是至关重要的。而支持DDM的光模块可通过综合分析报警标志或告警条件、监测参数信息以及光模块引脚等快速定位链路故障的位置,从而减少系统故障修复时间。
