海棠玫瑰都可以叫做花，但它们内部结构大不相同，同理，虽然市场上统一把裹着保护外衣的光纤叫做光缆，但它们内部的结构却大相径庭，按照结构进行分类，大致为层绞式、骨架式、束管式和带状式这四类。

层绞式：中间有中心加强构件，绕着一圈带保护外衣的光纤，保护外衣材料一般有聚丙烯、尼龙-12、聚酯弹性体、氟-46、纤维增强塑料、定向拉伸聚合物等。

因为和传统电缆结构类似，我们也称它为古典光缆，这类光缆内部光纤数量一般在6-12芯之间，也有特殊的型号可以达到24芯。

在一般的层绞式之后，为了满足客户更多的光纤需求，套管内的光纤数量不局限于一根，我们称这种方式为单元式校合，大大的拓展了层绞式光缆可容纳的光纤数量。

适用场合：

直埋、管道、架空铺设，层绞式光缆的制造工艺相对简单，对于光缆内部的光纤余长也好控制，对于环境没有需求，泛用性极佳。

骨架式：拥有可以容纳5-10根光纤的塑料骨架，骨架槽分V形截面、U形截面，螺旋形、正弦形。

适用环境：管道，骨架式的高保护性能加上极佳的侧压强度，本身还具有紧凑的结构和小巧的缆径，因此它的光纤数量甚至可以达到千芯。相对的，骨架式光缆制作工艺较为复杂，对于其他状况的铺设有着一定限制。

束管式：跟骨架式光缆类似，在束管式光缆中心内有一个大管子，用于收容光纤。这个管子叫大套管。大套管内装载经过涂覆后的光纤，这些光纤无绞合放置在大套管内。加强构件层绕在大套管周围。

束管式：中心收容光纤的大套管，装载涂覆后光纤，无需绞合，加强构件不再放置中心，而是围绕大套管一圈。





适用场景：架空铺设，光纤置于中心大大的提高了侧耐压、网络传输的稳定性，加上光缆横截面小，重量轻，制作工艺简单，在平时生活中十分常见，要注意的是因为光纤相互之间未分离，不宜过多。

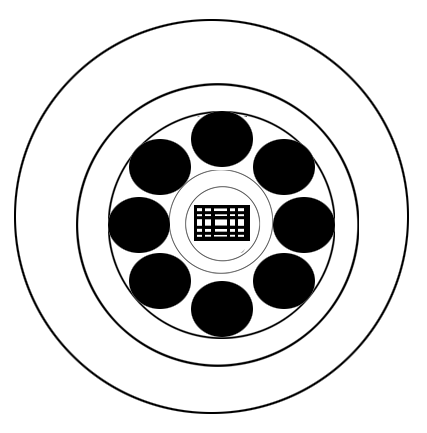

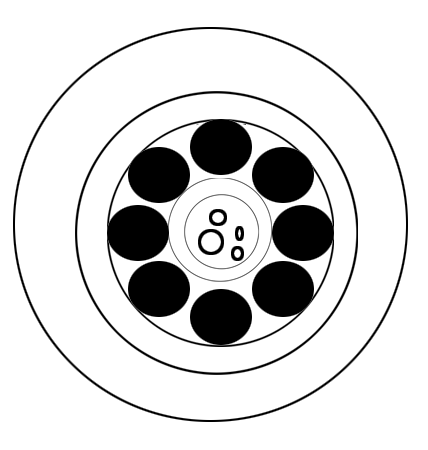

带状式：内部带状光纤以矩形叠放的方式组成单元，将单元置于大套管中，就是束管式带状光缆；置于骨架槽内，就是骨架式带状光缆；置于光纤套管内以绞合方式绕着中心加强构件放置，就是层绞式带状光缆。束管式带状光缆示意图如下：

·



带状式光缆带体积小，可提高光缆中光纤的密度，容纳更多的光纤芯数，例如320~3456芯。带状光缆适用于当前发展迅速的光纤接入网。

适用场景：光纤接入网，带状光缆具有体积小、光纤密度大等优点。
