EPON光模块核心技术解析与应用指南

一、定义与核心组成

EPON（以太网无源光网络）光模块是光纤接入网络中的关键组件，基于 IEEE 802.3ah标准，通过单根光纤实现OLT（光线路终端）与ONU（光网络单元）之间的双向数据传输。其核心组成包括：

• 光发射器：采用DFB激光器或EML激光器，波长通常为下行1490nm、上行1310nm（10G EPON支持1577nm下行、1270nm上行）。
• 接收器：PIN-TIA接收器为主，支持突发模式接收（OLT端）。
• 控制芯片：实现协议转换、信号调制及DDM（数字诊断监控）功能 。

二、技术特性与分类

1. 速率与模式
   • 1.25G EPON：传统速率，上下行对称1.25Gbps，适用于家庭宽带。
   • 10G EPON：支持非对称（下行10G/上行1G）或对称（双向10G）模式，满足4K视频、云计算等高带宽需求。
2. 封装与接口

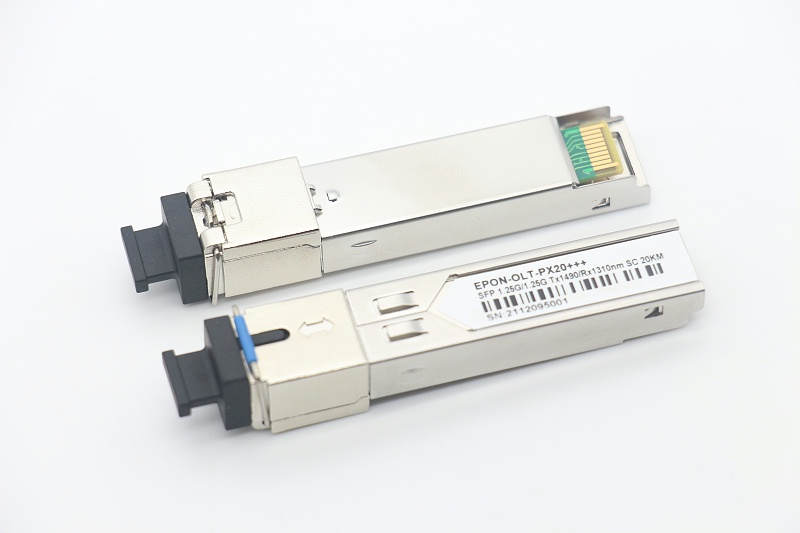

   • OLT模块：通常为SFP+或XFP封装，SC接口，支持20km以上传输。
   • ONU模块：紧凑型SFP封装，适配用户侧设备。
3. 链路预算等级
   分为PX20、PX20+、PX30等，对应不同功率预算（如PX20+支持24dB链路预算），适配不同分光比需求。

三、核心优势与应用场景

1. 优势亮点
   • 低成本：无源分光器减少有源设备投入，运维成本降低40%以上。
   • 高兼容性：与现有以太网协议无缝兼容，支持平滑升级至10G EPON 。
   • 扩展性强：单OLT可连接32-64个ONU，适合密集用户区域。
2. 典型应用场景
   • FTTH/FTTB：为家庭或楼宇提供千兆宽带接入，支持智能家居、远程办公。
   • 企业专网：构建安全稳定的内网通信，满足金融、医疗等行业数据传输需求。
   • 智慧城市：支撑视频监控、智能交通等物联网应用的海量数据回传。

四、EPON与GPON的对比分析

五、选型与部署建议

1. 选型关键参数
   • 速率匹配：根据业务需求选择1.25G或10G模块。
   • 波长兼容性：确保OLT与ONU模块波长匹配（如10G EPON需1577nm/1270nm组合）。
   • 环境适配：工业级模块（-40~85°C）适用于户外基站，商业级（0~70°C）用于机房。
2. 部署注意事项
   • 分光比优化：PX30级模块支持1:64分光，但需平衡传输距离与信号衰减。
   • 突发模式校准：OLT模块需配置快速响应接收电路（建立时间≤400ns）以处理多ONU突发信号 。

六、行业发展趋势

• 向10G EPON演进：运营商加速推进千兆城市计划，10G对称模块需求激增。
• 与5G融合：EPON作为5G前传/回传承载方案，支撑基站密集化部署。
• 硅光技术渗透：新一代EPON模块采用硅光子集成，功耗降低30% 。
