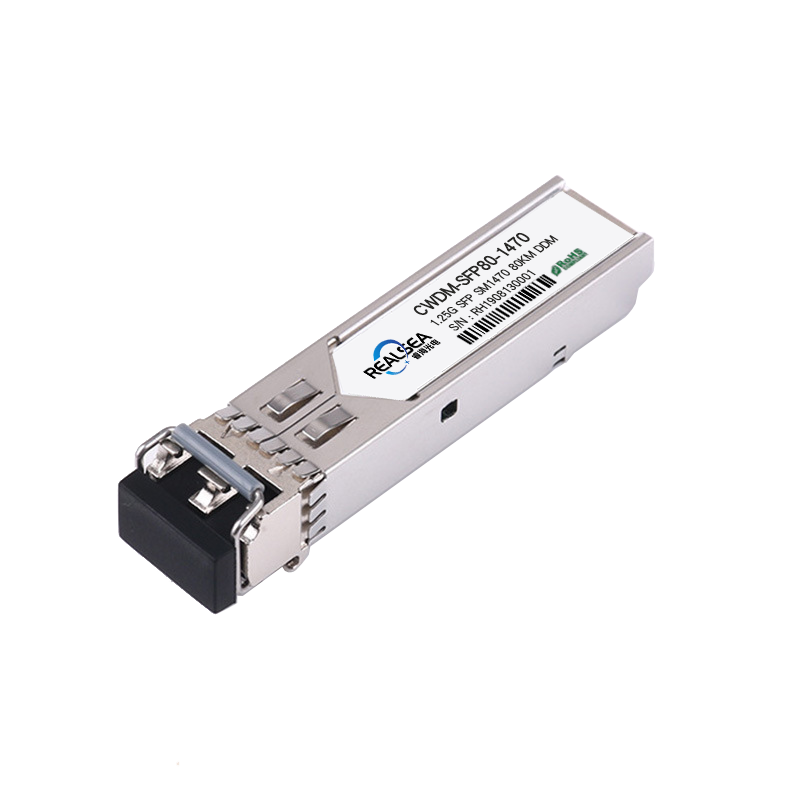

CWDM系统的关键技术——睿海光电

返回列表 来源：发布日期： 2020.05.22

（1）传输介质。
　　由于CWDM在1260～1 625 nm的范围内采用了等间隔的波长信道，因此，推荐的传输介质是无水峰的ITU－T的G.652C光纤。但是对于波长数量较少的情况，可以避开水峰，采用普通G.652光纤即可。
　　色散位移G.653光纤由于四波混频等非线性效应的影响，对于C波段的DWDM系统不适用。四波混频效应是影响C波段DWDM传输系统性能的主要因素，它主要与光功率密度、信道间隔和光纤的色散等因素密切相关。光功率密度越大，信道间隔越小，光纤的非线性效应就越严重。

DWDM通过增加光纤的有效传光面积，以减小光功率密度；在工作波段保留一定量的色散，减小光纤的色散斜率，增加波长间隔等方法来减小四波混频等非线性效应。但是对于CWDM系统，波长间隔超过20nm，并且传输距离相对较短，四波混频造成的信道串扰影响要小得多。因此G.653光纤也是CWDM系统的可选传输介质。

（2）光源。
　直接调制的无制冷分布反馈（Distributed Feedback Bragg，DFB）激光器，输出功率达到1mW，直接调制速率可以达到2.5 Gb/s，在G.652光纤上传输距离能够超过80 km，是比较理想的CWDM光源。光源的线宽和波长信道间隔直接决定了CWDM和DWDM所采用的激光器的不同。

波长信道间隔决定了光源容许的由于制作工艺、温度特性及调制电流等造成的中心波长漂移范围。

在DWDM系统中，由于工作波长较为密集，一般波长间隔只有几个纳米到零点几个纳米，因此要求用于系统使用的激光器波长必须精确，并具有良好的稳定性，要有与之相配套的波长检测与稳定技术。

ITU－T的G.694.2建议CWDM光滤波器的保护带宽等于信道间隔的三分之一，因此对20.0nm间隔的信道，可用光滤波器的带宽不能超过13 nm，因此CWDM光源的中心波长漂移不超过6.5 nm即可。
其温度特性较DWDM方案的要求也相对降低，在0～70℃范围内，波长漂移可以达到±4.2 nm。

同DWDM技术采用的DFB光源相比，CWDM采用的无制冷DFB光源具有更大的优势，其封装体积小，可以达到0.5 cm ×0.5 cm×0.1 cm，单个封装好的激光器功耗为0.25W，电光转换效率达到0.4％。而DWDM的光源由于要求的波长漂移小，必须进行制冷，因此其体积和功耗相对较大，经过封装后的体积是没有制冷的DFB激光器的8倍，功耗达到5 W，电光转换效率只有0.02％。

因此，CWDM的激光器成本只有DWDM所采用的激光器成本的四分之一到五分之一。

（3）接收器。
　　同DWDM光传输系统相比，在CWDM方案中，光电探测器的响应带宽要相对宽一些，要求能够覆盖整个的ITU CWDM方案的波长范围，由光电探测器前的光滤波器实现信道间的区分。

宽带的PIN和APD 均可以作为光电探测器，PIN的价格低一些，APD则可以提供9～10 dB的增益。在接收器中对电路也要采用宽带跨阻放大器（Trans Impedance Amplifiers，TIA），以提高灵敏度。

（4）CWDM光复用/解复用器和光分插复用（OADM）。
光复用器和解复用器都是WDM系统的重要组成部分，一般为无源器件。
光复用器用于在传输系统的发送端，是一种具有多个输入端口和一个输出端口的器件。每一个输入端输入一个预选波长的光信号，输入的不同波长的光波由同一个输出端口输出。而光解复用器的作用与光复用器正好相反，它的作用是在传输系统的接收端将对端设各发送过来的多个波长光信道分开。用于光复用/解复用器的光滤波器器件的性能优劣对系统传输质量有决定性的影响。它们的主要性能指标是插入损耗和串扰。通常要求光滤波器的插入损耗低且单个通道的损耗偏差小，通道内损耗平坦，通路间的隔离度高，偏振相关性好和温度稳定性好。

（5）光放大和再生。
　通常在短距离传输系统中，传输距离小于2 km，一般不需要进行光放大。
在城域网范围内，为了扩大传输距离，需要进行光放大和再生，其原理和要求同WDM技术相似。

可以是简单的单路幅度放大，也可以是 3R（Re－Amplifying，Re－Shaping，Re－Timing）再生，这就需要对所有的波长进行光功率平衡，并且要求带光放大器，如半导体光放大器（SOA）和拉曼光纤放大器。

SOA是采用与激光器相类似的工艺而制成的一种行波放大器。当偏置电流低于振荡阈值时，激光二极管就能对输入相干光实现光放大作用。

由于半导体放大器具有体积小、结构简单、功耗低、寿命长、易于同其他光器件和电路集成、适合批量生产、成本低和可实现增益兼开关等特点，因此在全光波长变换、光交换、谱反转、时钟提取和解复用中的应用受到了广泛的重视，特别是应变量子阱材料的半导体光放大器的研制成功，更引起了人们对SOA 的广泛研究兴趣。

由于半导体光放大器覆盖了1300～1600nm波段，既可用于1300nm窗口的光放大，也可用于1550nm窗口的光放大。
