40g转10G光模块连接解决方案
返回列表 来源: 发布日期: 2022.08.03

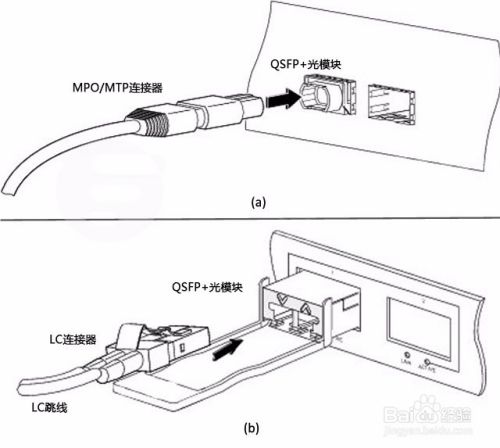

40G QSFP+光模块

本文介绍了如何使用40g网络传输10g,那么10g的40g传输需要哪些设备?主要设备为40g QSFP+光模块10g SFP+光模块和光纤适配器。下面详细介绍了几种连接方案:

1、 连接解决方案

    使用光纤配电箱将四个SFP+光模块和一个QSFP+光模块组合在一起,并在光纤配电箱和QSFP+光模块之间使用mtp lc光纤跳线。光纤配电箱和SFP光模块通过uniboot LC双工跳线完成。该解决方案通常用于短距离传输,并且易于维护。然而,光纤配电箱的LC端口没有得到充分利用,这降低了布线密度。

    将光纤跳线替换为8芯光纤,光纤配电箱成为LC光纤适配器面板。该解决方案可以提高布线密度,完全使用LC-LC适配器面板上的每个端口,然后完成与10g端口的连接。当布线空间相对较小时,可以使用这种方法。

        2、 直接连接解决方案

    使用一个8芯MTP到LC光纤跳线,还需要四个LC双工连接器。这种直接连接解决方案通常适用于短距离传输。

        睿海光电原创,转载请注明出处
