40G QSFP+光模块及区别?——睿海光电
返回列表 来源: 发布日期: 2020.06.11

40G网络在数据中心应用十分广泛,40G光模块是数据中心设备之间互连的主流器件,下面睿海光电带大家认识下40G光模块有哪些主要类型?他们之间有哪些区别?

40G QSFP+光模块的三种类型:40G QSFP+ SR4 、40G QSFP+ LR4和40G QSFP+ PSM LR4。他们都符合40G 以太网、数据中心交换机支持Infiniband 4xSDR,DDR and QSR,它有四个数据传输通道,每个通道的传输速率约为10Gbps,四个通道同时传输可以实现40Gbps的传输速率。支持热插拔QSFP封装,超低功耗。


40G SR0

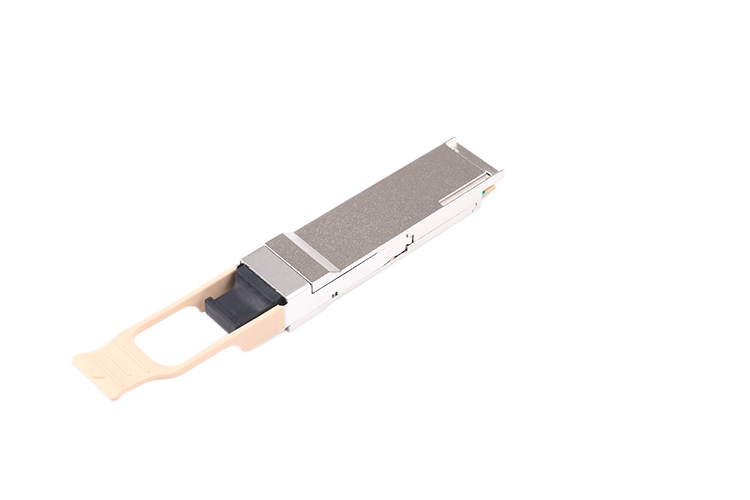

40G QSFP+ SR4光模块

在40G网络传输中通常与MPO/MTP接头一起使用,用多模光纤的传输,搭配OM3多模光纤跳线时能支持100米传输距离,搭配多模光纤OM4跳线时支持150米传输距离;


40G QSFP+ LR4

40G QSFP+ LR4光模块一般与LC接头连接,热插拔电接口,更低的能耗,支持的单模光纤传输距离可10km;

40G QSFP+ PSM LR4光模块利用4个全双工通道并行设计的MPO/MTP接口,在通过8根单独光缆用单模光纤可实现2km的传输距离,支持功耗<3.5W。

40G QSFP+ SR4光模块与40G QSFP+ PSM LR4光模块比较,从上表中不难看出这两种模块的接头类型是相同的,但是QSFP-40G-SR4光模块常用多模光纤进行传输,传输距离较短,40G QSFP+ PSM LR4光模块多用单模光纤进行传输,传输的距离更远一些。

40G LR4 PSM光模块的工作原理和QSFP-40G-SR4光模块的工作原理相同,都是通过激光器阵列将光电信号进行转化;40G LR4 PSM光模块适用于长距离传输,QSFP-40G-SR4光模块适用于短距离传输。

与QSFP-40G-LR4光模块相比,虽然两种都适用于长距离传输,但是40G LR4 PSM光模块需要8根单模光纤传输,QSFP-40G-LR4光模块只用2根单模光纤传输。

睿海光电(REALSEA)为客户提供一系列极具性价比的40G光网络解决方案,可以满足不同的布线需求!
