40G QSFP+光模块市场上主要有SR4、LR4、ER4等型号,40G SR光模块的接口为MPO接口、LR4/ER4 光模块的接口为LC接口,40G QSFP+光模块有2种拉环,一种是常用的塑料拉环比较方便插拔,一种是金属拉环。下面以金属拉环为例讲解安装或移除QSFP+光模块的详细步骤:
1、从防静电容器中拿出QSFP+光模块,移除光模块上的防尘塞;
2、移除要插入QSFP+光模块端口中的防尘塞;
3、向上旋转QSFP+光模块上的拉环(如果QSFP+光模块上的拉环是塑料的,请忽略此步骤)

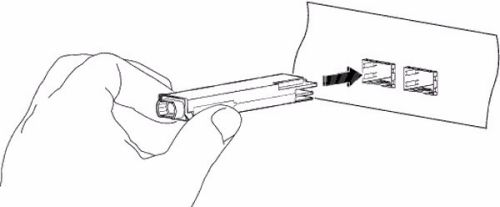

4、如图所示,拿起QSFP+光模块,使其与机架上的端口处在同一条直线上

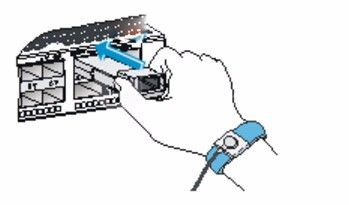

5、如图所示,轻轻将QSFP+光模块插入到交换机端口中,并将其牢牢地锁定在端口内部
6、如图所示,立刻将端接有MPO连接器或双工LC连接器的光纤跳线插入到QSFP+光模块中
注意事项
1、如果不准备在光模块上插入光纤跳线,一定要给光模块戴上防尘塞。
2、提醒您为了防止QSFP+光模块或高速线缆/有源线缆遭到静电放电损坏,在安装或移除QSFP+光模块或高速线缆/有源线缆时,一定要记得戴上防静电腕带,并确保防静电腕带与皮肤接触,如果要使用防静电手套,要将防静电腕带套在防静电手套上。
