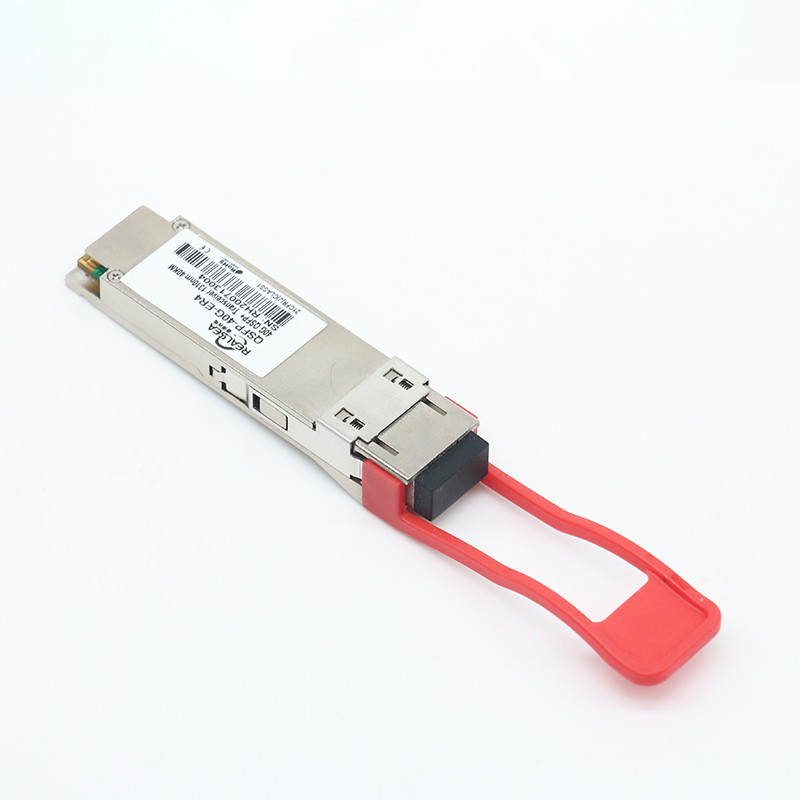

以下为40G QSFP+ ER4光模块的完整技术解决方案，综合行业标准、应用场景及实施要点，睿海光电实践数据及应用：

一、核心特性与技术原理

1. 波长与调制技术
   • 采用CWDM波分复用，4通道中心波长分别为 1271nm/1291nm/1311nm/1331nm（符合ITU-T G.694.2标准）；
   • 每通道速率10Gbps，通过复用技术聚合为 40Gbps，支持单模光纤（SMF）传输。
2. 传输性能
   • 传输距离：最高 40km（超越LR4的10km限制），满足城域网互联需求；
   • 误码率：≤10⁻¹²（常温下），支持FEC前向纠错 。
3. 硬件设计
   • 接口：LC双工接口，兼容标准单模光纤跳线；
   • 功耗：典型值<3.5W，支持-5°C至+70°C工业宽温；
   • 诊断功能：集成DDM数字监控，实时追踪温度、光功率及偏置电流。

二、典型应用场景与组网方案

场景1：跨数据中心长距互联

• 需求：数据中心间40G链路，距离≤40km；
• 方案：









  					mermaid







  						复制








  				graph LR A[数据中心A-交换机] -->|QSFP-40G-ER4| B[光纤链路] B -->|SMF单模光纤| C[数据中心B-交换机]





• 优势：替代多对10G链路，降低光纤资源占用。

场景2：5G城域承载网

• 需求：基站核心层回传，高带宽+低时延；
• 方案：
  • 基站侧：40G ER4上行至城域核心路由器；
  • 光纤类型：OS2单模光纤（损耗≤0.4dB/km）。

场景3：企业园区骨干网升级

• 需求：现有10G网络平滑升级至40G；
• 方案：
  • 交换机间直连：ER4模块+SMF光纤；
  • 兼容性：向下兼容10G SFP+端口（需降速配置）。

三、部署关键注意事项

1. 光纤匹配
   • 强制使用单模光纤（SMF），多模光纤将导致信号衰减；
   • 建议光纤类型：G.652.D（标准单模），链路损耗预算≤15dB。
2. 兼容性验证
   • 交换机支持协议：需符合IEEE 802.3ba及 QSFP+ MSA标准 ；
   • 品牌互通性：实测兼容华为/华三/H3C等主流设备（参考型号：QSFP-40G-IR4-PSM1310）。
3. 故障排查要点
   • 光功率异常：接收端功率需＞-15dBm（阈值参考SFF-8472）；
   • 波长偏移：使用光谱分析仪检测通道波长偏差（容差±3nm）。

四、典型案例（某智慧城市项目）

• 挑战：20个政务节点互联，跨距15-35km；
• 方案：
  • 部署120个ER4模块，采用环形拓扑；
  • 成果：带宽提升300%，时延降至＜1ms。

方案设计支持：如需厂商资源（如 睿海光电QSFP-40G-ER4完整配置清单)，可进一步提供具体场景参数。
