40G QSFP+光模块类型介绍及交换机互连方案 睿海光电
返回列表 来源: 发布日期: 2019.12.01

在40G网络传输应用中,40G QSFP+光模块占据着不可忽视的地位,根据不同的需求,在不同的传输场景中得到应用。

QSFP+光模块简介:

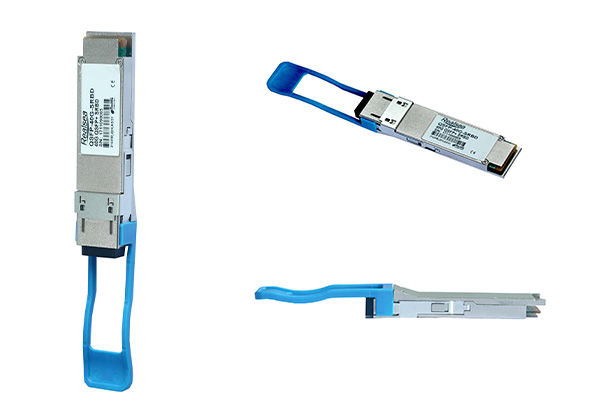

QSFP+光模块即40G光模块,是用于数据通信应用的紧凑型热插拔光模块,具有四个独立的光信号发送和接收通道,主要用于交换机、路由器和数据中心设备的高速率数据传输。

13c19993364b45c9bc0f0dd0e3ce2d2b_115

40G QSFP+光模块种类:

40G QSFP+光模块根据传输协议的不同可分为40GBASE-SR4、40GBASE-ESR4、40GBASE-IR4、40GBASE-LR4、40GBASE-LX4、40GBASE-Lite ER4、40GBASE-ER4、40GBASE-SR4-BIDI等。

1.QSFP-SR4-40G光模块

QSFP-SR4-40G光模块工作波长为850nm,采用MPO连接器,与OM3多模光纤跳线搭配使用时传输距离为100M、与OM4多模光纤跳线搭配使用时传输距离为150M。

2.QSFP-LR4-40G光模块

QSFP-LR4-40G光模块工作波长为1310nm,其采用LC双工连接器,通常与单模光纤一起搭配使用,最大传输距离为10km。

3.QSFP-ER4-40G光模块

QSFP-ER4-40G光模块是一款工作波长为1271, 1291, 1311和1331nm的光模块,其采用LC双工连接器,与通常单模光纤一起搭配使用,最大传输距离为40km。

与交换机的搭配:

不同交换机的端口数量和端口类型各不相同,10G交换机一般是指10G端口数占大比重,主要用来传输10G速率,那么40G交换机主要是40G端口,搭配40G QSFP+光模块是最好的选择。

应用场景:

以上40G QSFP+光模块产品系列易天光通信均有提供,帮助用户更加方便灵活的组建数据中心接入网络。
