400G QSFP-DD光模块种类及连接方案概述

400G QSFP-DD光模块凭借其 高速率、低功耗、可热插拔 等特性，成为下一代数据中心网络互连的核心组件。以下从  光模块类型 和  连接方案 两大维度进行解析：

一、400G QSFP-DD光模块主要类型

1. 400G QSFP-DD SR8
   • 传输距离：70m（OM3）或100m（OM4）多模光纤。
   • 特性：8通道并行传输，采用PAM4调制技术，单通道速率53.125Gbps，总速率400Gbps。
   • 应用场景：数据中心机柜内短距离互连、服务器与交换机直连。

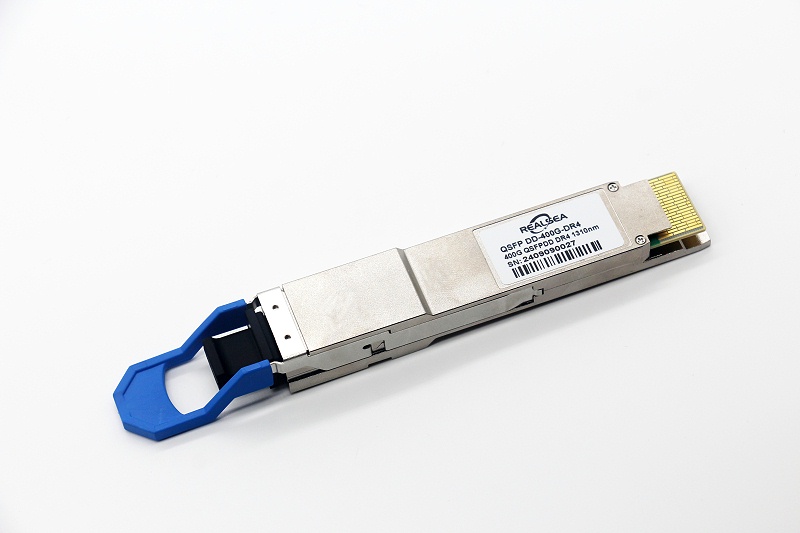

2. 400G QSFP-DD DR4
   • 传输距离：500m单模光纤。
   • 特性：4通道DWDM技术，单通道速率106.25Gbps（PAM4），总速率425Gbps。
   • 应用场景：中短距离数据中心互联、400G与100G设备混合组网。
3. 400G QSFP-DD XDR4
   • 传输距离：10km单模光纤。
   • 特性：DR4的扩展版本，支持与100G FR光模块互连。
   • 应用场景：城域网汇聚层、超大规模数据中心长距离传输。
4. 400G QSFP-DD FR4
   • 传输距离：2km单模光纤。
   • 特性：4通道CWDM波长（非制冷EML激光器），单通道速率100Gbps。
   • 应用场景：中长距离数据中心互连、云计算骨干网。
5. 400G QSFP-DD LR4/LR8/ER8
   • 传输距离：10km（LR4/LR8）、40km（ER8）单模光纤。
   • 特性：适用于超长距离、高带宽场景，如城域承载网、5G核心层 。

二、典型连接方案

1. 400G QSFP-DD SR8连接方案
   • 直连场景：通过  MPO-16光纤跳线 连接两端SR8光模块，实现400G传输。
   • 分叉场景：使用  MPO-16转2×MPO-8跳线，将400G拆分为2×200G（如连接200G SR4光模块）。
2. 400G QSFP-DD DR4连接方案
   • 混合组网：通过  MPO-12转4×LC双工分支跳线，与100G DR光模块互连，实现400G与100G设备兼容。
   • 直连扩展：采用  MPO-12单模光纤跳线 连接两端DR4光模块，支持500m传输
3. 400G QSFP-DD FR4连接方案
   • 中距离传输：使用  LC双工光纤跳线 直连两端FR4光模块，适用于2km链路。
   • 分叉应用：通过  CS转LC双工分支跳线，将400G拆分为4×100G（兼容100G FR光模块）。
4. 长距离组网方案（LR4/LR8/ER8）
   • 城域互联：通过单模光纤直接连接两端光模块，支持10km至40km传输，满足5G核心层和跨数据中心互联需求。

三、选型建议

• 短距离高密度：优先选择  SR8 或  DR4，成本更低且适配紧凑型设备。
• 中长距离混合组网：推荐  FR4 或  XDR4，兼顾带宽与兼容性。
• 超长距离骨干网：采用  LR8 或  ER8，确保40km以上稳定传输。

总结

400G QSFP-DD光模块通过多样化封装和调制技术（如PAM4、DWDM）满足不同场景需求，其连接方案灵活支持 直连、分叉、混合组网 等模式。随着硅光技术成熟，此类模块在  功耗、成本、速率 上的优势将进一步凸显，成为400G数据中心的主流选择。
