400G QSFP-DD 有源光缆（AOC）技术解析

1. ‌定义与结构‌

400G QSFP-DD AOC 是一种基于 QSFP-DD（四通道小型可插拔双密度）封装的有源光缆，采用多模光纤和 VCSEL 阵列技术实现高速数据传输。其核心结构为一对 8 通道并行全双工链路，每个通道支持 50Gb/s PAM4 调制，总带宽可达 400Gb/s 。两端模块集成 CDR（时钟数据恢复）电路，确保信号完整性。

2. ‌关键技术参数‌

传输距离‌：在 OM3 多模光纤上支持 70 米， OM4 可达 100 米。

功耗‌：每端口功耗低于 10W，部分产品优化后功耗可控制在 8W 以内。

兼容性‌：符合 SFF8436、IEEE 802.3bm 等标准，兼容 QSFP28 光模块及现有交换机平台（如 NVIDIA 、Broadcom）。

调制技术‌：基于 PAM4 调制，每通道速率翻倍至 53Gbps，同时降低系统复杂度与成本。

3. ‌应用场景与分线方案‌

高密度互连‌：支持 400G 至多路低速率链路的灵活分线，例如：

400G QSFP-DD → 2×200G QSFP56‌：单端口利用率提升 200%，节省交换机端口资源。

400G QSFP-DD → 4×100G Q SFP56‌：适用于超大规模数据中心的多分支场景。

算力集群与 AI 场景‌：通过模块化设计适配 TOR（机柜顶部）架构，实现低延迟、高带宽的服务器互连。

4. ‌产品优势‌

低延迟与高可靠性‌：内置数字诊断功能（DDM），实时监测光功率、温度等参数。

热插拔设计‌：符合 CMIS 标准，支持热插拔操作，降低运维复杂度。

成本效益‌：相比铜缆（DAC）在短距场景下具备更低功耗，且无需光电转换器。

5. 睿海光电 ‌典型400G QSFP-DD AOC 产品示例‌

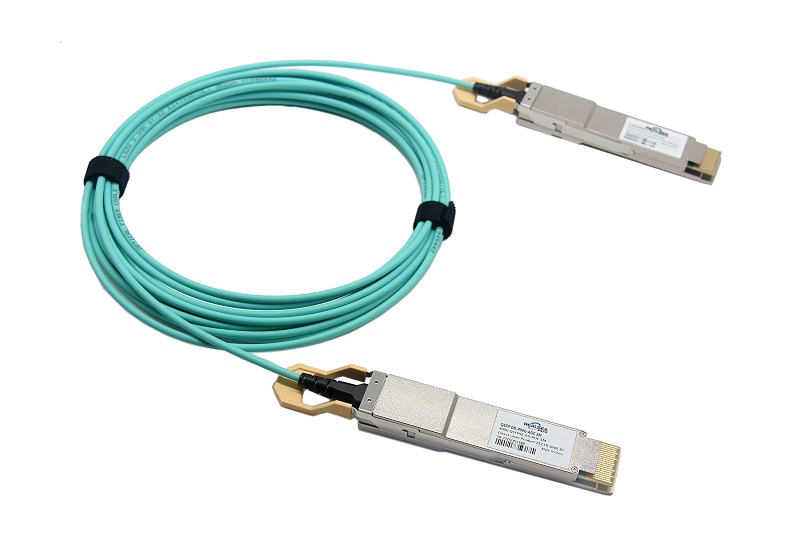

400G QSFP-DD AOC‌：适用于数据中心内部设备之间的短距离互连，符合IEEE 802.3cm 400GBASE-SR8 传输协议，同时兼容IEEE 802.3cd 200GBASE-SR4 和InfiniBand HDR传输协议。该系列产品使用8 对并行的多模光纤传输，距离最高可达 70m （OM3）或100m （OM4/OM5 ）。

 400G QSFPDD to 2xQSFP56 200G AOC‌：两端各集成1 个400G QSFP-DD SR8和2个200G QSFP56 SR4 光收发模块的有源光缆组件，同时兼容IEEE 802.3cd 200GBASE-SR4和InfiniBand HDR 传输协议， 最高可达70m（OM3）或 100m （ OM4/OM5）。

 400G QSFPDD to 4xQSFP56 100G AOC：两端各集成1 个400G QSFP-DD SR8和4个100G QSFP56 SR2 光收发模块的有源光缆组件，同时兼容IEEE 802.3cd 200GBASE-SR4和InfiniBand HDR 传输协议， 最高可达70m（OM3）或 100m （ OM4/OM5）。

通过上述特性，400G QSFP-DD AOC 成为数据中心实现高密度、低功耗互连的核心组件，尤其适用于云计算与 AI 算力集群的规模化部署。
