400G QSFP-DD光模块跳线搭配方案详解

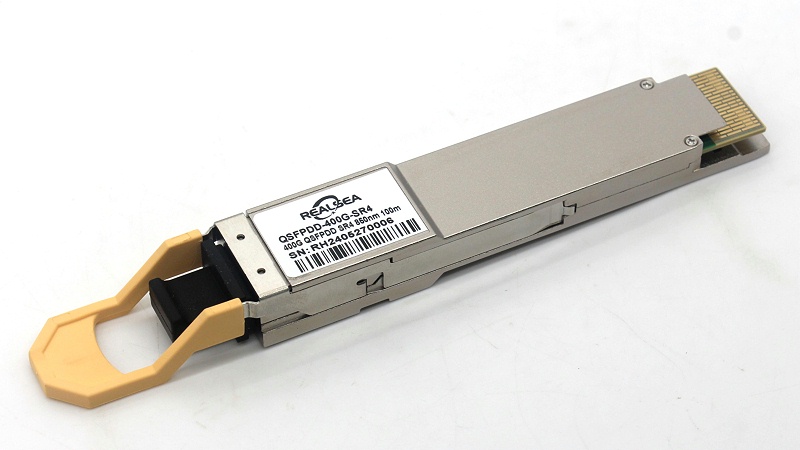

1. 400G QSFP-DD SR8光模块（短距离多模应用）

• 传输场景：主要用于数据中心内部短距离互连（70m/OM3或100m/OM4）。
• 跳线方案：
  • 直接互连400G设备：使用  MPO-16芯多模光纤跳线（OM3/OM4），两端接入SR8光模块，实现400G全带宽传输。
  • 拆分至200G/50G设备：
    • 连接200G QSFP56 SR4光模块：通过  MPO-16转2×MPO-8分支跳线，将400G拆分为2×200G通道。
    • 连接多个50G SFP56 SR光模块：使用  MPO-16转8×LC双工分支跳线，将400G拆分为8×50G通道，适配高密度服务器互联。

2. 400G QSFP-DD DR4光模块（中距离单模应用）

• 传输场景：单模光纤传输，距离可达500m，适用数据中心间或楼内中短距互联。
• 跳线方案：
  • 直接互连400G设备：采用  MPO-12单模光纤跳线，支持400G全速率传输。
  • 兼容100G设备：通过  MPO-12转4×LC双工分支跳线，将400G拆分为4×100G通道，连接100G QSFP28 DR光模块，实现异构网络混合组网。

3. 400G QSFP-DD LR4光模块（长距离单模应用）

• 传输场景：单模光纤传输，距离达10km，适用于城域网或跨园区互联。
• 跳线方案：使用  双工LC单模光纤跳线（G.652.D光纤），直接连接两端LR4光模块，实现长距离400G传输。

4. 混合封装场景（QSFP-DD与OSFP互连）

• 场景需求：当设备端口分别为QSFP-DD和OSFP（如NVIDIA Quantum-2交换机）时，需通过  MPO转接适配器 或  定制分支跳线 解决接口兼容性问题。

选型关键点

1. 光纤类型选择：
   • 多模跳线（SR8）：OM3（70m）或OM4（100m），优先选OM5以支持未来升级。
   • 单模跳线（DR4/LR4）：G.652.D标准光纤，确保低损耗。
2. 通道拆分需求：
   • 若需兼容低速率设备（如100G/200G），必须匹配对应分支跳线（如MPO-16转LC×8）。
3. 散热与功耗适配：
   • 高密度部署时，建议搭配液冷系统或强制风冷，避免光模块过热（QSFP-DD功耗通常为10-15W）。

典型应用案例

• 数据中心核心层：400G QSFP-DD SR8模块 + MPO-16跳线，支撑AI集群内GPU服务器互联。
• 城域骨干网：400G LR4模块 + LC双工跳线，实现跨园区10km传输。

如需具体产品参数（睿海光电的400G QSFP-DD系列），可参考示例方案。
