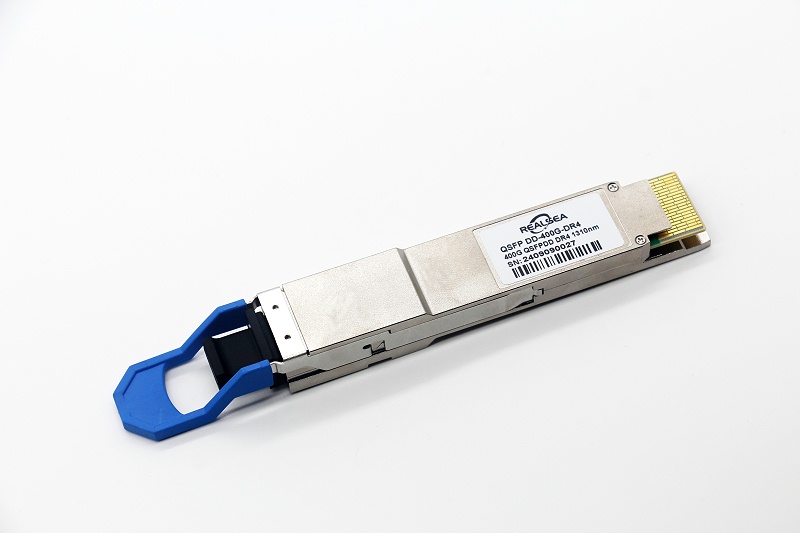

以下是400G DR4光模块功耗控制的系统性方法及技术实践，睿海光电方案及技术参数：

一、硅光芯片技术（核心降耗方案）

1. 激光器数量精简
   • 替代传统4路100G EML方案，采用单/双路光源集成设计，减少激光器数量，直接降低光引擎功耗。
   • 案例：400G DR4硅光模块仅需1-2个激光器，功耗较EML方案下降10%-30%。
2. 无TEC温控设计
   • 利用硅材料宽温特性（-40℃~85℃），省去热电制冷器（TEC），功耗降低约1.5W。

二、芯片制程与调制优化

1. 先进DSP工艺
   • 采用 7nm DSP芯片（如博通/Marvell方案），对比16nm工艺功耗从5.8W降至4W，降幅达31%。
   • 支持动态均衡算法（如PAM4预加重），减少信号补偿能耗。
2. PAM4调制效率提升
   • 通过4电平调制将单通道速率提升至106.25Gbps，比NRZ方案减少50%通道数，间接降低功耗。

三、封装与材料创新

1. COB无源耦合封装
   • 光纤与硅光芯片间采用无源对准，省去主动调校电路，简化结构并降耗。
   • 案例：易飞扬硅光模块通过COB封装实现功耗≤10W。
2. 3D集成与高频优化
   • 采用3D堆叠封装（如光引擎+Driver集成），缩短电信号路径，减少高频传输损耗。
   • 使用超低损耗PCB板材（如M6），优化阻抗匹配，降低驱动功耗。

四、系统级散热管理

1. 液冷兼容设计
   • 模块外壳集成导热凸点，直接接触液冷板，散热效率较风冷提升3倍，允许更高功率密度。
2. 智能功耗调节
   • 基于CMIS协议实现动态功率模式：
     • 休眠模式：待机功耗≤1W；
     • 分频降速：200G模式功耗降至6W（全速12W）。

五、实测数据对比

方案	最大功耗	传输距离	核心技术
传统EML DR4	12W	500m	4路激光器+TEC
硅光DR4（方案一）	8.9W	2km	7nm DSP+无TEC
硅光DR4（方案二）	9.5W	500m	国产分离式芯片+被动散热

行业趋势与挑战

• 成本瓶颈：7nm DSP芯片占比模块成本40%，需通过硅光规模化量产分摊。
• 散热天花板：单模块12W已是风冷极限，液冷将成为800G时代标配。
