200G QSFP56光模块传输距离与应用场景适配

一、传输距离与光模块类型对应关系‌

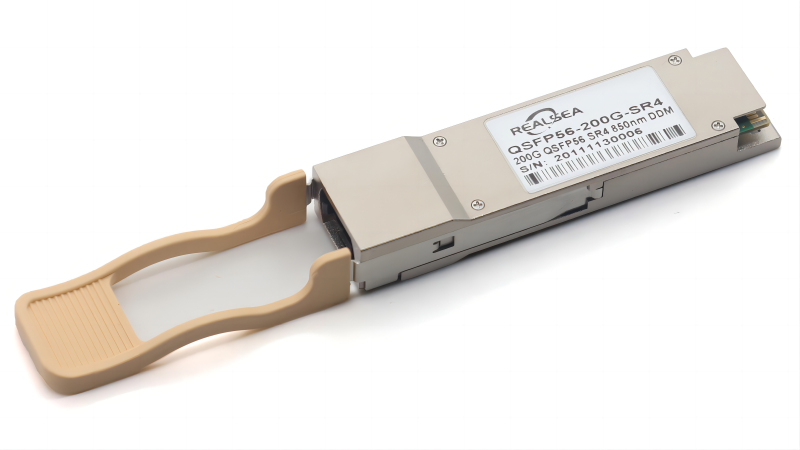

200G QSFP56 SR4（短距离）‌

传输距离‌：支持 OM3多模光纤（70米）、OM4/OM5 多模光纤（ 100米）‌。

技术特性‌：采用50G PAM4 调制和VCSEL 技术，适用于高密度、低功耗场景‌。

应用场景‌：数据中心内部机柜间互联（如AI 集群服务器互连）‌ 。

200G QSFP56 LR4（中长距离）‌

传输距离‌：通过单模光纤（SMF ）实现10 公里传输‌。

技术特性‌：支持4 通道LWDM4 波长（1310nm范围），符合 200GBASE-LR4协议‌ 。

应用场景‌：城域数据中心互联（DCI ）、企业园区骨干网‌ 。

200G QSFP56 FR4（中距离）‌

传输距离‌：双芯单模光纤支持2 公里传输（开启FEC 后）‌。

技术特性‌：采用双工LC 接口，适用于中等距离高带宽需求‌ 。

应用场景‌：数据中心内部跨机房互联或园区网络‌ 。

200G QSFP56 ER4（长距离）‌

传输距离‌：单模光纤支持40 公里传输（需开启FEC ）‌。

技术特性‌：集成EML 激光器和APD 探测器，适配长距、低损耗场景‌。

应用场景‌：城域DCI 骨干网、5G 回传网络‌。

二、场景适配性对比‌

三、技术选型建议‌

 数据中心内部‌：

高密度互连‌：优先选择200G QSFP56 SR4 ，支持多模光纤100 米传输，满足机柜间高带宽需求‌。

机柜内直连‌：30 米内可选择QSFP56 高速线缆，降低布线成本‌。

城域互联‌：

2公里以内‌： 200G QSFP56 FR4模块可平衡成本与性能‌ 。

10公里级‌： 200G QSFP56 LR4适配城域DCI 及跨园区互联‌ 。

骨干网与5G回传‌ ：

40公里级长距传输需采用200G QSFP56 ER4，支持高灵敏度和FEC 纠错‌ 。

四、注意事项‌

光纤类型匹配‌： SR4仅支持多模光纤，LR4/FR4/ER4 需使用单模光纤‌ 。

 协议兼容性‌：需确保模块与交换机协议一致（如 200GBASE-SR4/LR4）‌ 。

 功耗与散热‌： SR4功耗≤5W ，ER4功耗更高（约 7.5W），需强化散热设计‌ 。

用户可根据实际传输距离与场景需求精准匹配光模块类型，典型场景适配方案可参考对比表‌。深圳市睿海光电10年深耕光通信行业，能批量生产200G QSFP56系列光模块，支持OEM&ODM定制，欢迎广大客户前来咨询。咨询方式：13823677112，睿海光电--7*24小时全天为客户提供全程贴心采购服务。
