200G HDR SR4光模块的核心应用场景
返回列表 来源: 发布日期: 2025.06.17

 200G HDR SR4光模块的核心应用场景与技术适配分析,结合高性能计算、AI训练及数据中心架构需求,从实战角度展开说明:


🔧 一、核心特性速览

  1. 基础参数
    • 封装类型:QSFP56(兼容QSFP56-DD端口)
    • 波长与通道:4×50G PAM4 @ 850nm,MPO-12接口
    • 传输距离:OM4多模光纤  100m,OM3光纤  70m
    • 功耗:≤  3.5W(低发热设计)

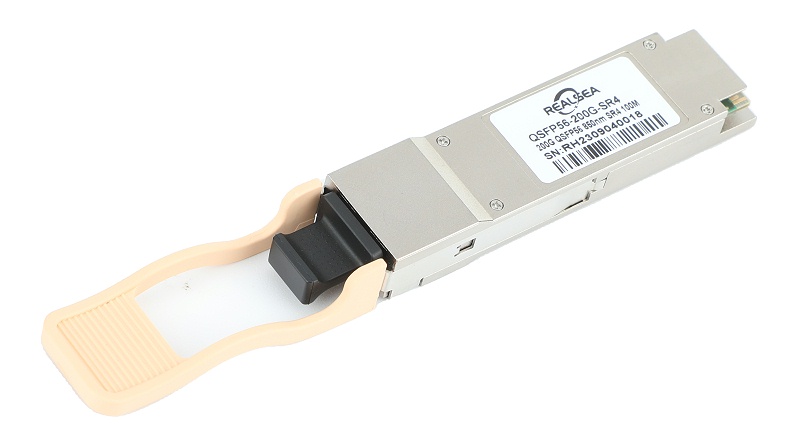

    • 协议支持:InfiniBand HDR / 以太网 200GbEQSFP56-200G-SR4

🚀 二、典型应用场景

1. AI训练集群内部互联

  • 场景需求
    • GPU服务器(如NVIDIA DGX系列)需高带宽、纳秒级延迟互联。
    • 单机架内8-16台服务器密集部署,线缆距离≤30m。
  • 方案配置
    • Leaf交换机层级:每台GPU服务器通过200G SR4直连TOR交换机,实现无阻塞通信。
    • 案例:Meta AI集群采用  HDR InfiniBand + SR4模块,支撑千卡GPU协同训练。

2. 分布式存储高速存取

  • 场景需求
    • Ceph、Lustre等分布式存储需200G级前端网络带宽。
    • 存储节点与计算节点同机房部署(距离50-80m)。
  • 方案配置
    • 存储网络架构:存储服务器通过SR4模块接入IB交换机,提供聚合800Gbps带宽。
    • 优势:对比25G以太网方案,数据加载速率提升  6倍

3. 超算中心短距拓扑

  • 场景需求
    • 计算节点液冷机柜内高密度布线(线缆弯曲半径需≤15mm)。
    • 抗电磁干扰(EMI)要求严苛。
  • 方案优化
    • 定制MPO跳线:OM4光纤+超柔护套,支持90°直角弯折。
    • 案例:神威太湖之光超算扩展柜采用SR4模块,单柜带宽密度达  6.4Tbps

4. 金融交易低延迟网络

  • 场景需求
    • 证券交易系统要求端到端延迟≤1μs。
    • 机柜内交换机到网关设备距离≤5m。
  • 方案配置
    • 直连铜缆替代:SR4模块+多模光纤延迟  ≈0.3μs/km,优于AOC方案的0.5μs/km。
    • 冗余设计:双链路SR4聚合,故障切换时间<10ms。

⚠️ 三、局限性及替代方案

  1. 距离瓶颈
    • 100m场景需换用 200G FR4/LR4单模模块(传输距离2km~10km)。

  2. 密度限制
    • MPO接口占空间较大,超密集场景可选 200G DR4(单模500m,LC接口更紧凑)。

🌟 四、总结选型建议

  • 首选场景:机房内≤100m高带宽互联(AI/超算/存储)。
  • 替代方案
    • 距离100-500m → 200G DR4(单模)
    • 成本敏感短距 → 200G AOC有源光缆
