一、核心链路设计原则

1. 应用场景匹配
   • 10G以太网：通过12芯MPO跳线连接配线箱与24芯模块盒，双工LC适配器实现多链路聚合。例如，1U配线箱可支持48个双工LC接口（96根光纤），满足高密度机架布线需求。
   • 40G/100G网络：采用12芯MPO主干跳线直连适配器面板，后端通过分线模块盒拆分为LC双工接口，兼容现有设备与高速链路升级
2. 极性管理
   • 关键标准：遵循TIA-568-C.0定义的三种极性（Type A/B/C）。
     • Type A（直通）：跳线两端纤序一致，适用于并行收发链路 。
     • Type B（交叉）：收发纤序对调，常用于40G SR4网络。
     • Type C（成对交叉）：单模块内交叉，适配100G SR10等复杂场景。
   • 验证工具：使用MPO极性测试仪检查纤序一致性，避免因极性错误导致链路中断 。

二、高密度布线结构技巧

1. 分层部署架构
   • 主干层（MDA）：部署12芯MPO主干跳线（如24/48芯光缆），连接核心交换机与区域配线箱，减少跨机柜链路复杂度。

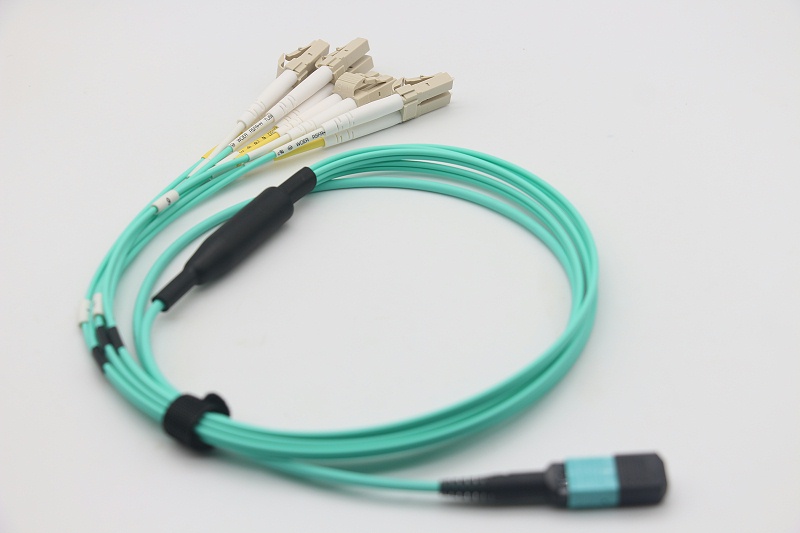

   • 区域层（HDA/EDA）：通过MPO-LC/SC分支跳线或适配器面板，将主干链路拆分为终端设备可用接口，例如：
     • 12芯MPO跳线拆分为6对双工LC，支持6条10G链路。
     • 预端接模块盒（如MPO转24LC）实现快速端口扩展。
2. 适配器与模块盒选型
   • 适配器面板：选用支持12芯MPO的紧凑型面板（1U最多容纳72芯），搭配高密度LC适配器，降低空间占用率。
   • 分支模块盒：内置MPO-LC扇形跳线，工厂预端接确保传输稳定性，避免现场熔接损耗。

三、安装与维护注意事项

1. 物理保护措施
   • 弯曲半径控制：跳线最小弯曲半径≥15倍光缆直径（OM4多模），避免过度弯折导致光损超标。
   • 防尘与标签：未连接的MPO接口需加盖防尘帽，标签标注极性、用途及对应端口，简化后期运维 。
2. 性能验证流程
   • 预端接测试：优先选用工厂预端接并附带IL/RL（插入/回波损耗）测试报告的跳线，确保链路损耗≤0.5dB。
   • 现场快速检测：使用MPO专用光功率计与OTDR，验证端到端光功率余量（建议预留3dB以上）。

四、兼容性与升级策略

1. 多速率网络兼容
   • 通过MPO分线器将12芯跳线拆分为4x10G或1x40G链路，支持现有1G/10G设备与未来40G/100G升级需求。
2. 向更高密度过渡
   • 预留24芯MPO适配器面板和光缆管道，未来可通过更换24芯主干跳线直接升级至100G SR4网络。

总结
12芯MPO/MTP跳线的高效部署需结合场景匹配、极性管理及分层架构设计，同时注重预端接品质与扩展兼容性。通过合理选型与标准化运维，可实现数据中心40%以上的空间节省和30%的布线效率提升。
