100G QSFP28 PSM4光模块介绍——睿海光电
返回列表 来源: 发布日期: 2020.06.03

PSM4是Parallel Single Mode 4。意思是单模4通道并行模块。那么QSFP28 PSM4光模块有哪些优点呢?

1:QSFP28 PSM4光模块是一种高速度、低功耗的产品,有可热插拔的QSFP外形,内置数字诊断功能,并且有8根光纤,每根光纤的数据速率是25Gbps;

2:QSFP28 PSM4光模块采用12路MTP接口,同时实现了8路光纤的双向100G传输;

3:QSFP28PSM4光模块虽然运行在单模光纤中,但它的布线结构和QSFP28 SR4光模块的布线结构相同。在不改变现有布线结构情况下,使用QSFP28 PSM4光模块可以节省多模和单模之间的转换成本。

4:QSFP28 PSM4光模块的工作原理与QSFP28 SR4光模块的工作原理几乎相同。不同的是QSFP28 PSM4光模块在单模光纤上工作,而QSFP28 SR4光模块在OM4多模光纤上运行。

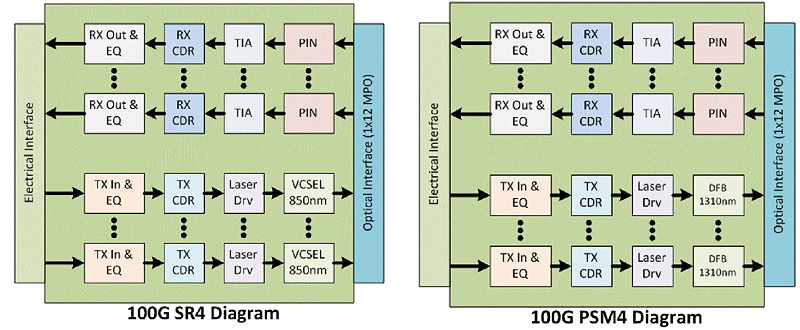

       跟SR4非常相似,都是MPO 1x12 光接口。一个是基于多模VCSEL,一个是基于单模DFB。如下图所示,把VCSEL换成1310 DFB,把VCSEL Driver换成DFB Driver,把850 PD换成单模的PD。那么就成了PSM4。
图62
PSM4的特点

1. 基于4 TO38的实现方法。
       TO相比于OSA BOX工艺非常成熟,良率高,封装成本低。
如果1310nm的Laser分别用4个CWDM的DFB Laser代替,在光路上加上MuX/DeMux,光口换成Duplex LC,那就是一个CLR4了。

2.基于硅光的实现

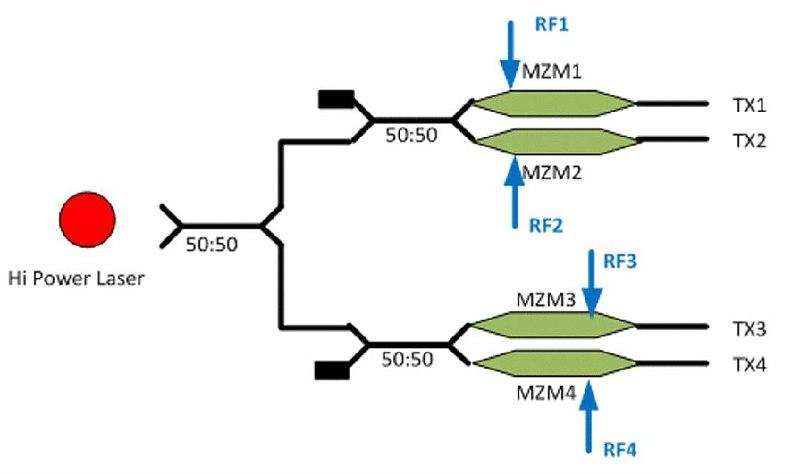

       相对于上面的方案,4个Laser肯定是不经济的。那么就用一个Laser加4个MZM来实现。
MZM调幅的基本原理,经过EML Driver送出来的4路RF信号分别加载到4个MZM上,实现幅度调制。因为源头只有一个Laser,所以4路TX 光输出的波长肯定是一样的,用在PSM4上正好。
