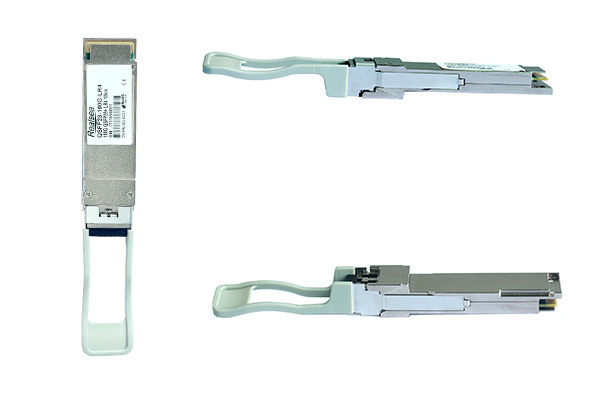

100G QSFP28 SR4光模块的特性
由于数据中心内使用的大多是多模光纤，因此IEEE为100G QSFP28光模块制定了一种专门支持多模光纤短距离传输应用的标准：100GBASE-SR4。其特性如下：
①4通道全双工收发模块
②传输速率高达每通道26Gbps
③4通道850nm VCSEL阵列
④4通道PIN光电探测器阵列
⑤接收端和发射端内置CDR电路
⑥采用MPO光纤接口
⑦通过OM3多模光纤的传输距离为70m，OM4多模光纤的传输距离为100m
⑧内置DDM数字诊断功能
⑨工作温度0℃ ~70℃
⑩工作电压3.3v
⑾符合RoHS 6认证
⑿低功耗
100GQSFP28SR4光模块主要由数据恢复模块、阵列驱动模块、激光发射模块、光电转换模块及电信号处理模块这几部分组成，下面我们来简单分析一下其工作原理。
1、首先，数据恢复模块会将输入的100G电信号进行数据恢复处理，然后再将处理后的电信号输入到阵列驱动模块；
2、阵列驱动模块接着将接收的电信号进行调制解调处理，再传送给激光发射模块；
3、在激光发射模块这部分，电信号会被转换为光信号，然后被耦合到光纤中；
4、被耦合的光信号会传输给光电转换模块，然后再一次转换为电信号，输出给所述电信号处理模块；
5、最后电信号处理模块用于将电信号依次进行电流转换电压、放大处理后输出到主控制端。
目前市场上推出的100G光模块类型主要有：CXP光模块、CFP光模块、CFP2光模块、CFP4光模块以及QSFP28光模块,而市场应用较多的也就是QSFP28光模块。随着100G网络的应用越来越普遍，光模块的价格会变得更加实惠。
