100G光模块介绍——睿海光电
返回列表 来源: 发布日期: 2021.06.22

100G光模块的应用,随着互联网、云计算和大数据等产业的加速发展,100G产品应用越来越广,长距离的需求也随之增多。对于长距离传输应用场景,传统方案需要采用DWDM设备来增加传输距离,其组网复杂,需要额外的设备费用,维护成本较高,而使用100G-ER4模块可以简化传输网络,减少了中间设备,降低了维护成本。现在,睿海光电为大家介绍100G光模块

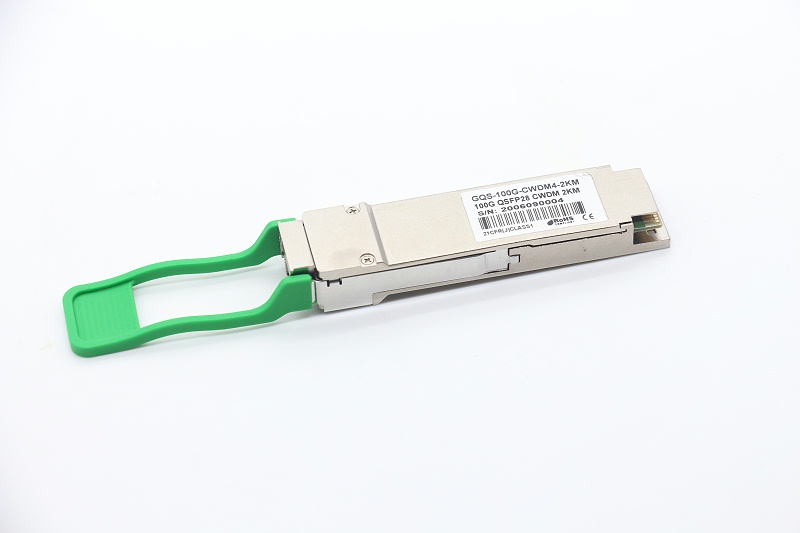

100G光模块

1)什么是100G光模块

简单来说,100G光模块是速率为100G的光模块

2)100G光模块的种类

根据封装方式的不同,100G光模块主要有CFP/CFP2/CFP4、CXP和QSFP28三大类,其中,CFP/CFP2/CFP4和CXP是早期100G光模块的封装方式,QSFP28则是新一代100G光模块的封装方式,而且现在已经成为100G光模块的主流封装。100G QSFP28光模块的原理与 QSFP+光模块的类似,采用4×25 Gbps的方式传输100G光信号。

3)100G光模块的标准

自100G网络问世后,IEEE、多源协议(MSA)行业联盟等机构都针对100G光模块制定了多个标准。在众多标准中,多源协议(MSA)行业组织制定的PSM4和CWDM4标准更加适合现在市场上主流的100G QSFP28光模块。

4)100G光模块的参数

光模块有很多很重要的光电技术参数,但是,我们只需了解其中几项重要参数即可;

一:中心波长:单位纳米(nm);

二:传输速率:指每秒钟传输数据的比特数(bit),单位bps;

三:传输距离:指光信号无需中继放大可以直接传输的距离,单位千米(也称公里,km);

还有其他的激光器类别、损耗和色散、发射光功率和接收灵敏度、光纤接口和使用温度等等,这样才可以更好的选择适合自己的产品。

5)100G光模块优势

1、CFP光模块支撑全C波段波长可调,能完成链路检测,选用了共同的光双二进制调制格局ODB,便利布置,功耗小于24W。

2、CFP2光模块的体积为CFP的二分之一,它的集成度是CFP的2倍,能够完成根据SOA完成宽动态输入范围内安稳的接纳灵敏度,支撑全面 CFP光模块,其功耗低于9W。

3、CFP4光模块的体积为CFP2的二分之一,它的集成度又是CFP2的两倍,前板端口密度也较CFP2提高了一倍。CFP4光模块 MSA协议,支撑和CFP2与CFP2s同样的速率,传输功率显着提高,但耗电量大幅下降,仅为本来的一半左右,价钱方面也比CFP2更低。另外CFP4光模块选用4*25的形式,通过4个25G通道,完成100G传输,传输功率更高,安稳性更强。

4、QSFP28光模块的封装样式比CFP4光模块更小。QSFP28光模块工作时的功耗一般不超过3.5W,运用QSFP28光模块能够不通过40G直接从25G升级到100G,本钱更低。

随着光通信行业的飞速发展,100G光模块的应用也越来越广泛。睿海光电供应的100G QSFP28光模块、100G CFP/CFP2/CFP4光模块均能够符合相应的标准,选择性广、稳定性强、性价比高,还提供全面的网络系统解决方案,帮助用户搭建低成本效益高的网络系统。欢迎访问睿海光电。
